摘要：本文为你带来关于stm32定时器的使用的便利和优势之处。

使用定时器去计算获取一条的时间

一、初步了解定时器

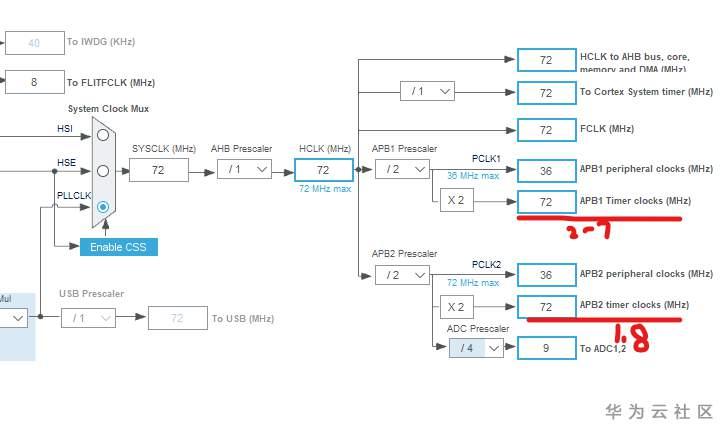

stm32定时器时钟图如下：

【菜鸟必看】stm32定时器的妙用

定时器2-7：普通定时器
定时器1、8：高级定时器

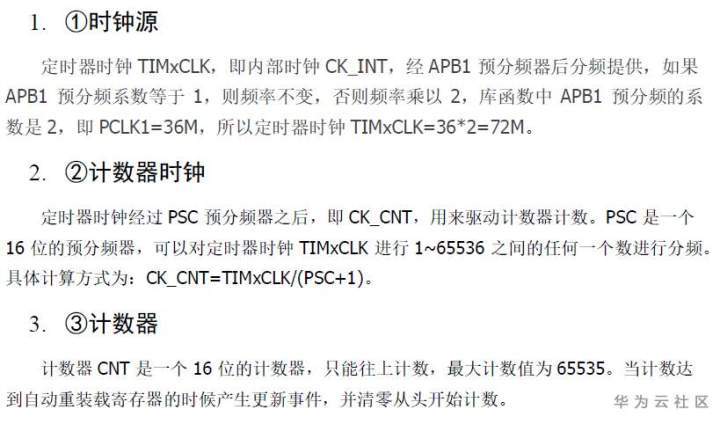

【菜鸟必看】stm32定时器的妙用

二、使用定时器

以下，我使用定时器7（以下TIM7）去实现计算获取一条指令的运行时间。

1.TIM7初始化

以下初始化函数中

入口参数：TIMx：TIM7,arr：重载值,psc分频值
函数功能：TIM7的定时配置
返回参数：无
说明：和timer7只具有更新中断功能

void Timer7_Init(TIM_TypeDef * TIMx, unsigned short arr, unsigned short psc)
{
  TIM_TimeBaseInitTypeDef timer_initstruct;
  NVIC_InitTypeDef nvic_initstruct;

  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM7, ENABLE);

  nvic_initstruct.NVIC_IRQChannel = TIM7_IRQn;

  timer_initstruct.TIM_CounterMode = TIM_CounterMode_Up;
  timer_initstruct.TIM_Period = arr;
  timer_initstruct.TIM_Prescaler = psc;

  TIM_TimeBaseInit(TIMx, &timer_initstruct);

  TIM_ITConfig(TIMx, TIM_IT_Update, ENABLE);                    //使能更新中断

  nvic_initstruct.NVIC_IRQChannelCmd = ENABLE;
  nvic_initstruct.NVIC_IRQChannelPreemptionPriority = 1;
  nvic_initstruct.NVIC_IRQChannelSubPriority = 1;
  NVIC_Init(&nvic_initstruct);
  TIM_Cmd(TIMx, ENABLE); //使能定时器
}

2.中断服务函数

产生更新中断时进入

void TIM7_IRQHandler(void)
{
    if(TIM_GetITStatus(TIM7, TIM_IT_Update) == SET)
    {
        TIM_ClearITPendingBit(TIM7, TIM_IT_Update);

        timer_info.timer7Out++;
    }
}

其中timer_info为结构体，存放更新次数变量（也可以用静态变量）

typedef struct
{
    unsigned char timer7Out;
} TIM_INFO;
extern TIM_INFO timer_info;
TIM_INFO timer_info = {0};

3.使用例程

调用初始化函数 Timer6_7_Init(TIM7, 49999, 71);//1us计数一次，50ms中断一次
关闭定时器，清零计数 TIM_Cmd(TIM7, DISABLE); TIM_SetCounter(TIM7, 0);
在指令之前打开定时器，指令完成之后关闭定时器
计算时间，通过中断次数、计数器剩余值判断。
清零

以下代码为计算usart1发送"hello word!"的时间

#include "stm32f10x.h"

#include "delay.h"
#include "usart.h"
#include "timer.h"

void Hardware_Init(void)
{

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//中断控制器分组设置

    Delay_Init();            //Systick初始化，用于普通的延时
    Usart1_Init(9600);        //初始化串口1，波特率9600
    Timer6_7_Init(TIM7, 49999, 71);    //1us计数一次，50ms中断一次
    TIM_Cmd(TIM7, DISABLE);        //关闭定时器
    TIM_SetCounter(TIM7, 0);        //清零计数器
}


int main(void)
{
    unsigned int time = 0;
    Hardware_Init();                                    //硬件初始化

    while(1)
    {
        TIM_Cmd(TIM7, ENABLE);                            //使能定时器计时
        UsartPrintf(USART1, "\r\nhello word!!n\r\n");
        TIM_Cmd(TIM7, DISABLE);                            //关闭定时器

        time = timer_info.timer7Out * 50000;            //测算时间-中断次数*中断周期
        time += TIM_GetCounter(TIM7);                    //获取当前中断前的剩余值
        TIM_SetCounter(TIM7, 0);                        //清零
        timer_info.timer7Out = 0;
        UsartPrintf(USART1, "发送时间: %d微秒\r\n", time);
        DelayMs(2500);
    }
}

效果如下

【菜鸟必看】stm32定时器的妙用
