概述

Elements面板用于调试页面布局，即DOM、CSS的准确性。
最佳实践：所见即所得。

演示前置

环境

• Chrome浏览器
• 版本 90.0.4430.93

操作释义

• 聚焦控制台

  • 鼠标在控制台范围内点击一下，使后续操作上下文绑定在控制台中。

打开控制台

以掘金为示例讲述：

通过链接打开页面，通过F12或鼠标右键【检查】打开开发者工具控制台。

默认布局

1. 布局渲染

   • Render Tree的视觉表现

2. Elements面板

   • DOM Tree折叠形式展示

3. Styles面板

   • CSSOM汇总

4. Console面板

   • 默认隐藏，键盘 Esc 键切换展现状态

Elements面板

锚点

执行步骤

1. 选择如图红色标记工具点击掘金的页面菜单，可以看到Elements面板聚焦到选中展示对应的DOM结构。
2. 在对应的DOM结构后，有 $0 的特殊标识，可以在 Console 面板直接使用 $0 引用当前选中元素

应用场景

• 检查动态插入的DOM树是否正确
• 检查动态编辑的节点属性是否正确

嵌套结构

执行步骤

1. 通过锚点工具选中某DOM元素
2. 在Elements面板底部，展现当前选中元素的祖先选择器
3. 点击对应的选择器，Elements面板聚焦对应的DOM元素

应用场景

• 检查元素嵌套关系

响应式布局

执行步骤

1. 通过按钮1开启响应视图模式
2. 自定义或使用预置视图尺寸
3. 定义网络状态
4. 横竖屏切换
5. 更多细节展示

应用场景

• Mobile H5开发：不同手机尺寸下的布局适配调试
• PC Web开发：在不同断点范围内的布局差异化展示调试
• PC & Mobile开发：不同视图模式下的适配调试
• 网络异常状态：无网异常模拟

Flex布局

如果足够仔细，可以看到选中页面菜单对应的DOM结构中，有一个差异化的展示形式：

执行步骤

1. 聚焦控制台， Ctrl + P 输入 > experiments 选中 Settings Show Experiments 回车 或 直接点击位置2，选择 Experiments
2. 开启Flex调试

1. 点击 Elements 面板中DOM结构后的 flex 标识，当前页面渲染会高亮展示Flexbox中的子项布局

1. 点击 Styles 面板中对应样式后的标识，可以快捷修改当前Flexbox的布局属性

应用场景

• 检查Flexbox布局是否正确
• 快速调试Flexbox布局

Styles面板

样式来源

• 用户代理内置的样式

  • 浏览器默认样式

• 站点开发者定义的样式

  • 网站开发者内联、外联样式

• 站点用户指定的样式

  • 用户在控制台编写的样式
  • 用户通过抓包工具重定向的样式
  • 用户通过浏览器插件(如: Stylus)指定的样式

样式声明

在Styles面板展现的样式声明是默认状态下的声明样式，即页面初始化渲染后的样式，不包含交互状态样式。

Computed面板

该面板汇总浏览器最终应用到元素上的样式。

锁定交互伪类

案例场景

鼠标在掘金页面菜单悬停时，可以看到菜单文字样式发生变化，如何调试悬停样式？

执行步骤

1. 通过锚点工具聚焦当前变化的DOM节点
2. 通过Styles面板的 :hov 按钮切换节点交互状态
3. 即可在Styles面板查看交互状态下的样式

应用场景

• 调试通过伪类产生交互样式的场景

动态修改元素样式类名

执行步骤

1. 点击 .cls 按钮
2. 通过点击class复选框动态增删类名
3. 可以看到删除 active 类名时，样式发生改变
4. 在其它同级节点上添加 active 类名，验证猜想

应用场景

• 调试在条件逻辑场景中，通过动态增删类名改变的样式

用户自定义样式

执行步骤

1. 选中DOM元素
2. 点击 + 按钮
3. 在增加的选择器后添加样式声明

应用场景

• 调试样式时，编写实验性质的样式声明

DOM断点

案例场景

Elements面板可以查看固定/动态插入的节点，现有这样一个场景：

在维持某交互的状态下才会插入节点，取消该交互状态时，删除节点；

这时，如何核对DOM节点的正确性呢？

案例分析

• 初始化时，浮层DOM结构并不存在 —— 不是通过样式隐藏的结构，而是动态添加的
• 无法通过交互伪类调试
• 浮层DOM结构在元素范围悬浮时才展示，无法锁定该状态去查看浮层结构
• 聚焦父级DOM，通过Event Listeners面板可知父级DOM绑定鼠标事件 —— 代码逻辑生成浮层结构

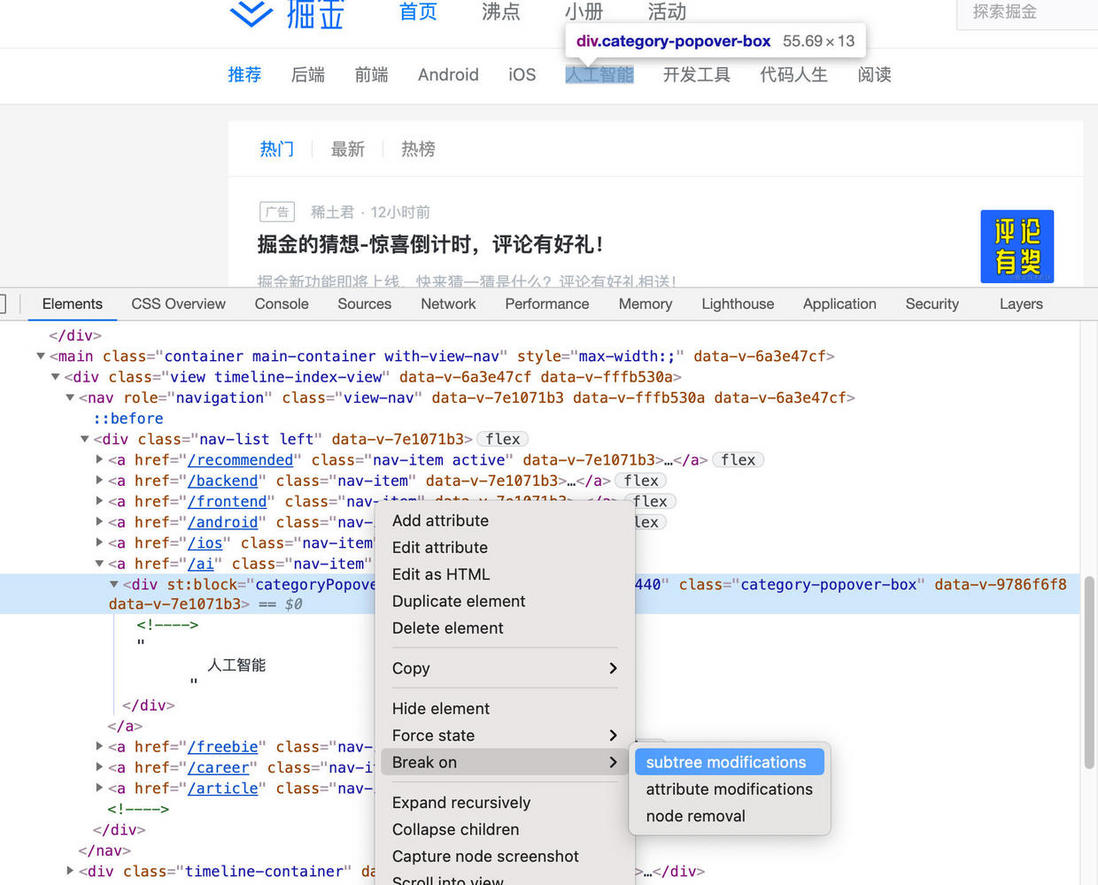

执行步骤

1. 聚焦动态添加元素的直接父级DOM
2. 鼠标右键选中 Break on —> subtree modifications

1. 这时鼠标停留在父级节点时，会触发断点

1. 通过F10执行下一步，直至浮层展示出来

1. 通过锚点工具聚焦浮层结构，即可检阅当前DOM结构的正确性

应用场景

• 调试在代码逻辑中，通过交互事件切换DOM结构的应用场景

触发时机

• Break on 二级菜单是复选框，意味着不同时机触发断点

• subtree modifications

  • 仅在子元素增删时触发断点

• attribute modifications

  • 仅聚焦的DOM节点属性变化时触发断点

• node removal

  • 仅聚焦的DOM节点被移除时触发断点

• subtree modifications & attribute modifications

  • 子元素改变(增删、属性变化)时触发断点

• attribute modifications & node removal

  • 聚焦的DOM节点发生变化(属性变化、被移除)时触发断点

断点管理

• DOM Breakpoints面板管理当前页面的断点

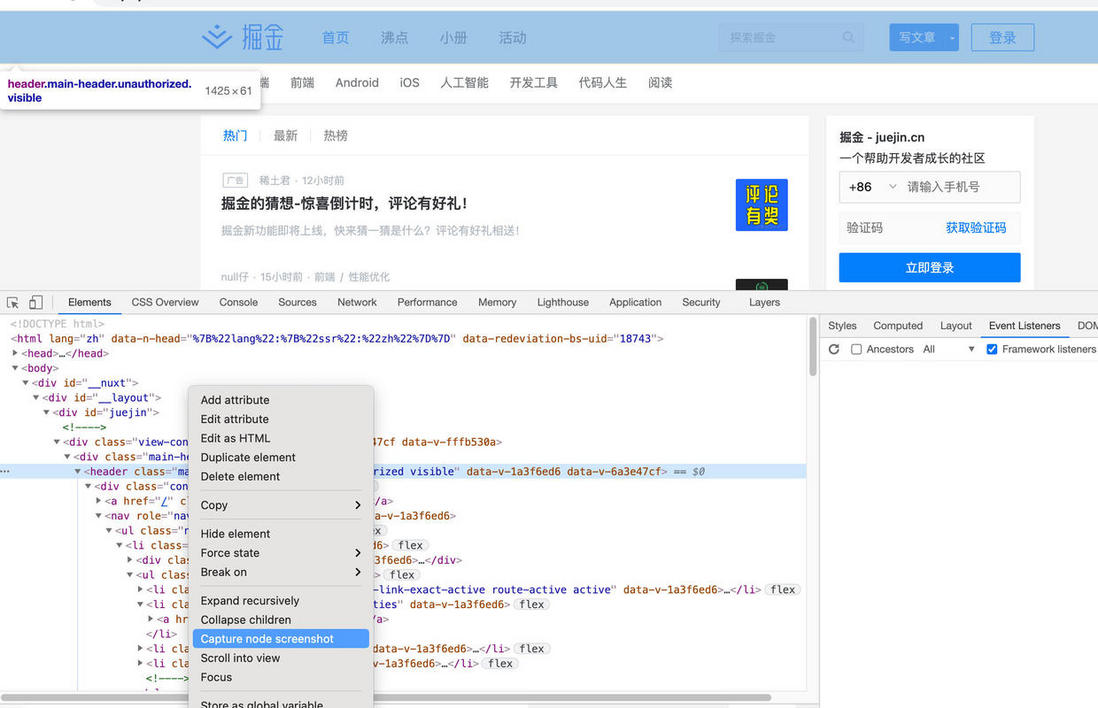

DOM快照

执行步骤

1. 通过锚点工具选中对应的DOM元素
2. 右键选择 Capture node screenshot
3. 浏览器将当前DOM元素渲染结构以图片的形式下载

应用场景

• 获取快照

滚动到视图范围

执行步骤

1. 在Elements面板选择一个视窗内不可见的DOM元素
2. 右键选择 Scroll into view
3. 浏览器将滚动页面直至当前DOM元素出现在视窗内
