hello，大家好。我们继续来撸组件，这次我们一起撸个花里胡哨的组件，那就是大家来找茬的辅助工具。最初的点子来自黄轶老师粉丝群，老师再玩找茬，然后截了个图出来，底下除了喊666，不知道说什么，第一次感觉到了技术离生活这么近。觉得很cool，于是自己研究了一番，终于实现了，在此分享给大家。
在此感谢liuyubobobo老师的canvas课程，学到很多知识点，开了眼界，原来canvas还可以这么玩。话不多说，我们赶紧动手来实现它吧。
找茬实现步骤，之后一一详细说明：
1. 获取截图数据
2. 找到关键点
3. 对比两张图
4. 呈现到页面
1. 获取截图数据
1.1获取Ctrl + v的图像数据
找茬拼的就是速度，所以截图之后马上Ctrl + v就需要得到图像的数据进行比较。首先写出模板和对应的事件：
<template>
<div>
<input
@paste="pasteImgDate" // 输入框聚焦时执行ctrl + v后触发的事件
@blur="onblur"
readonly
ref="input"
placeholder="ctrl+v复制截图"
/>
<span style="color: red;">{{tips}}</span> // 提示语
</div>
</template>
export default {
data() {
return {
tips: ''
}
},
mounted() {
document.addEventListener("click", this.getFocus); // 点击空白聚焦，为了速度！
},
beforeDestroy() {
document.removeEventListener("click", this.getFocus);
},
methods: {
getFocus() {
this.$refs['input'].focus();
},
pasteImgDate(e) {
const file = e.clipboardData.items[0].getAsFile(); // 得到图像数据
if(!file) {
this.tips = "没有可以复制的数据";
return;
}
...
},
onblur() {
this.tips = ''
}
}
}首先我们设置一个tips变量用于提示操作中遇到的问题，然后我们监听paste事件，对聚焦输入框按下Ctrl + v后会触发这个事件，在这个事件对象里面就可以拿到对应截图的数据，相当于就是file类型的input选择了一张图片，给document增加点击事件，点击任意的地方都可以获得输入框焦点，一切为了速度！
1.2绘制到canvas上
然后我们把这个得到数据转成base64画到canvas上去：
methods: {
pasteImgDate(e) {
...
const reader = new FileReader();
reader.readAsDataURL(file); // 读取图像数据
reader.onload = e => {
const img = new Image();
img.src = e.target.result; // 得到转化后的base64格式
img.onload = () => {
const canvas = document.createElement("canvas"); // 创建一个canvas标签
const ctx = canvas.getContext("2d");
const width = img.width;
const height = img.height;
canvas.width = width;
canvas.height = height;
ctx.drawImage(img, 0, 0, width, height); // 将图片绘制到canvas标签里
}
}
}
}既然得到图片数据就好办了，使用new FileReader读取文件，然后转换化base64格式，赋值给一个空的img标签，监听它的onload事件，最后使用drawImage这个API将这个图片绘制到canvas标签上，函数里的0,0表示就是绘制启始的x，y轴位置，后面是绘制的大小。
2.找到关键点
2.1确认目标点的像素信息
这里先把这个工具的核心实现原理交代了，其实并不复杂，就是使用canvas得到整张大图的所有像素信息，然后对比里面两张小图里每一个像素的RGB值，以此找出不同的地方。

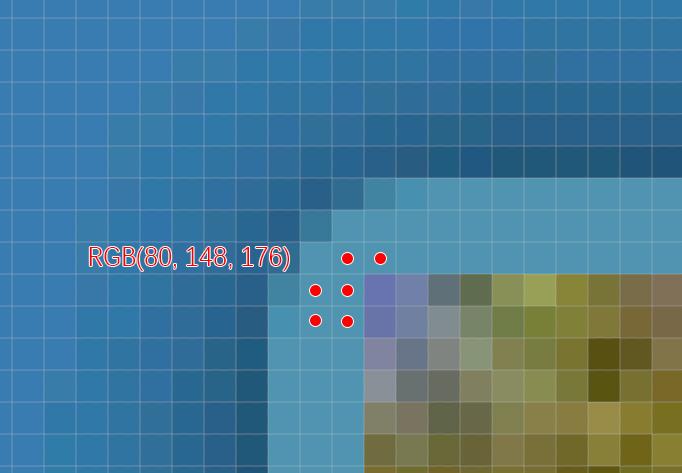

但每张图片的截图位置肯定是不同的，不过经过观察，我们也可以发现很多有规律的地方，两张小图是处于同一个水平线的，以及它们的高宽是相同的，它们间距是相同的，最后它们周围的背景是相同的。所以我们现在的第一步就是要知道左边小图的左上角在哪里。于是我截了张图放到了ps里面，并将它的左上角放到了最大：
通过吸管取值，发现和图片相接触的几个点它们的RGB值都是80, 148, 176，好嘞，找到了，我们从大图的x轴开始一行行的找，第一个点肯定就是这里了。接下来编写之后的代码：
methods: {
pasteImgDate(e) {
...
ctx.drawImage(img, 0, 0, width, height); //之前代码
const imgData = ctx.getImageData(0, 0, width, height);
const pixelData = imgData.data;
}
}2.2通过遍历根据条件找
之前使用drawImage把图片画到了canvas里，现在我们通过getImageData读取这个canvas里面的数据，里面的像素值就保存在data属性里面。它们的排列是一个一维数组，放一张liuyubobobo老师canvas课程里的截图：
这里解释下，从canvas里读取的像素值是一维数组排列的，每四个值表示一个像素的RGBA。所以这里就会有两种遍历这个数组的方式：
第一种就是单循环的顺序遍历，从第一个节点开始依次挨个遍历到最后一个像素点，就像这样:
for(let i = 0; width * height; i++) {
const r = pixelData[4 * i + 0]; // i像素的r通道值
const g = pixelData[4 * i + 1]; // i像素的g通道值
const b = pixelData[4 * i + 2]; // i像素的b通道值
}第二种就是双循环的顺序遍历，可知道遍历到了某行某列，就像这样：
for(let y = 0; y < height; y++) {
for(let x = 0; x < width; x++) {
const p = y * width + x; // 得到y列x行
const r = pixelData[p * 4 + 0]; // y列x行像素的r通道值
const g = pixelData[p * 4 + 1]; // y列x行像素的g通道值
const b = pixelData[p * 4 + 2]; // y列x行像素的b通道值
}
}这里如果改变某一个像素的RGB值，然后将改变后的数组重新放到canvas里，就生成了一张新的图像，知道这个后，就可以实现非常多有意思的滤镜。接下来我们使用第二种循环的方式，找出那个关键点来：
export default {
created() {
this.imgPos = {}; // 记录找到点的位置
},
methods: {
handleChenge(e) {
...
for (let y = 0; y < 200; y++) { // 设置200的目的为缩小范围检索
for (let x = 0; x < 200; x++) {
function rgbAddUp(pos) {
return (
pixelData[4 * pos + 0] +
pixelData[4 * pos + 1] +
pixelData[4 * pos + 2] ===
404 // 80 + 148 + 176 404? 是不是故意的
);
}
const p = rgbAddUp(y * img.width + x); // 当前点
const top = rgbAddUp((y - 1) * img.width + x); // 上面的点
const right = rgbAddUp(y * img.width + x + 1); // 右边的点
const bottom = rgbAddUp((y + 1) * img.width + x); // 下面的点
const left = rgbAddUp(y * img.width + x - 1); // 左边的点
const rightTop = rgbAddUp((y - 1) * img.width + x + 1); // 右上的点
const leftBottom = rgbAddUp((y + 1) * img.width + x - 1); // 坐下的点
if (
p &&
top &&
left &&
bottom &&
rightTop &&
leftBottom &&
!right
) {
if (!this.imgPos.y && !this.imgPos.x) {
this.imgPos.y = y;
this.imgPos.x = x;
break;
}
}
}
if (this.imgPos.y && this.imgPos.x) {
break;
}
}
}
}

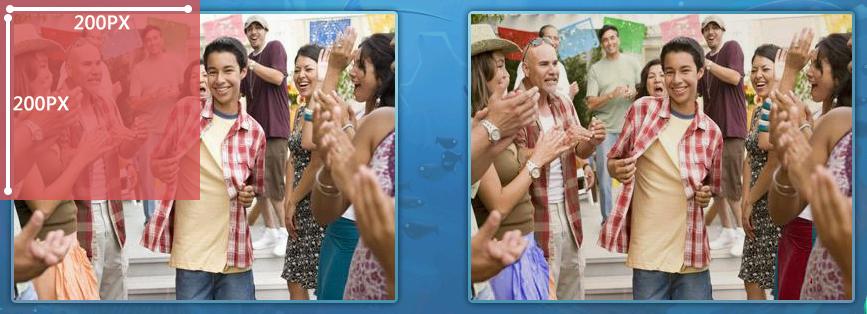

}这里为什么设置200是为了缩小遍历的范围，毕竟像素点太多，避免页面出现停顿，所以就要求截图会有点要求，只会遍历截图左上角200像素范围。
之前说明了，遍历的y和x就分别表示的是当前的列和行交叉的点，所以我们可以得到这个点它周围点的像素信息，如果它周围的点的RGB通道相加等于404，也就是图片中标记的那几个点，且右边不是的，这样的x和y就是我们想要的，找到后，退出循环。
3. 对比两张图
3.1 找到符合的点
这个时候找到关键点了，接下来提供几个ps测量到的固定数据给到大家。小图的高是286，宽是381，第一张最左边到第二张最左边距离是457。有了关键点，有了这些固定的值，我们就可以同时遍历两张图片的像素信息，找出它们不同地方了：
pasteImgDate(e) {
...
for (let y = this.imgPos.y; y < 286 + this.imgPos.y; y++) {
for (let x = this.imgPos.x; x < 381 + this.imgPos.x; x++) {
if (
pixelData[(y * img.width + x) * 4 + 0] + 10 >
pixelData[(y * img.width + x + 457) * 4 + 0] &&
pixelData[(y * img.width + x) * 4 + 1] + 10 >
pixelData[(y * img.width + x + 457) * 4 + 1] &&
pixelData[(y * img.width + x) * 4 + 2] + 10 >
pixelData[(y * img.width + x + 457) * 4 + 2]
) {
pixelData[(y * img.width + x + 457) * 4 + 0] = 0;
pixelData[(y * img.width + x + 457) * 4 + 1] = 0;
pixelData[(y * img.width + x + 457) * 4 + 2] = 0;
}
}
}
}为什么不用!==来判断两个像素点的区别，因为两张图片不是只有找茬的地方不同，通过机器去计算发现，有太多不同的地方了，都有很小的像素波动的地方，所以使用!==并不能很准确的反映到找到的图片上。所以换个条件找，把相同点的RGB都设置成0，也就是设置成黑色。
4. 呈现到页面
4.1 添加到canvas里
像素信息已经被修改了，现在我们将它放到canvas标签里，然后将canvas标签放到body内即可。
pasteImgDate(e) {
...
if (!this.imgPos.y && !this.imgPos.x) {
this.tips = "截图不符合";
return;
}
delete this.imgPos.y; // 移除
delete this.imgPos.x;
const canDraw = document.getElementById("__canvas_diff_");
canDraw && document.body.removeChild(canDraw);
const canvas2 = document.createElement("canvas");
const ctx2 = canvas2.getContext("2d");
canvas2.id = "__canvas_diff_";
canvas2.width = width;
canvas2.height = height;
ctx2.putImageData(imgData, 0, 0, 0, 0, width, height); // 将数据放入到canvas里
document.body.appendChild(canvas2);
}组件安装
npm i vue-gn-components
import { FindDIff } from 'vue-gn-components';
import "vue-gn-components/lib/style/index.css";
Vue.use(FindDIff)组件调用
<template>
<find-diff />
</template>最后
- 如果使用
qq截图工具，请保证截图是png格式，因为jpg的像素会有损压缩。第一次可以先保存一张png到本地，以后每次就记住你的选择。 - 源码所在地 >>> vue-gn-components。觉得还行，请给个
start吧。
