我们在使用 Canvas 绘制图形时，可能会想对绘制的图形进行变换，例如让图形旋转90度，或者让图像缩小放大等，这些效果都可以通过 Canvas API 的坐标轴变换处理功能来实现。

图形旋转

如果我们要想将图形进行旋转，例如下面这张图片：
HTML5 Canvas坐标变换

可以通过 rotate() 方法来实现这个效果，rotate() 方法用于旋转当前的绘图，带有一个参数 angle，表示旋转角度。旋转的中心点是坐标的原点，是以顺时针方向进行旋转，如果想要以逆时针方向来旋转，可以将参数设置为负数。

示例：

例如上图的实现代码如下所示：

<!DOCTYPE html>
    <html>
        <head>
            <meta charset="utf-8">
            <title>HTML5学习(9xkd.com)</title>
        </head>
        <body>
            <canvas id="mycanvas" width="250px" height="150px" style="border: 1px solid #000;"></canvas>
            <script>
                var can = document.getElementById("mycanvas");
                var ctx = can.getContext("2d");
                ctx.fillStyle = "pink";  // 填充颜色
                ctx.rotate(20*Math.PI/180);
                ctx.fillRect(50, 30, 100, 50);
            </script>
        </body>
    </html>

图形缩放

图形缩放可以使用 scale() 方法来实现，可以对图形进行放大或缩小设置。注意，这个函数有两个参数，第一个参数为水平方向的缩放倍数，第二个参数为垂直方向的缩放倍数。要将图形缩小，可以将参数值设置为0到1之间的小数，例如 0.5 表示将图形缩小一倍。或者也可以将参数值设置为百分数，例如 0.5=50%、1 = 100%、2=200% 等。

示例：

将图形放大一倍：

<!DOCTYPE html>
    <html>
        <head>
            <meta charset="utf-8">
            <title>HTML5学习(9xkd.com)</title>
        </head>
        <body>
            <canvas id="mycanvas" width="250px" height="150px" style="border: 1px solid #000;"></canvas>
            <script>
                var can = document.getElementById("mycanvas");
                var ctx = can.getContext("2d");
                ctx.fillStyle = "pink";  // 填充颜色
                ctx.fillRect(50, 30, 100, 50);
                ctx.scale(1.5, 1.5);
                ctx.fillRect(50, 30, 100, 50);
            </script>
        </body>
    </html>

在浏览器中的预览效果：
HTML5 Canvas坐标变换

图形平移

移动图形可以通过 translate() 方法来实现，这个方法中的第一个参数表示将坐标轴向右边移动若干个单位，第二个参数表示将坐标轴圆点向下移动若干个单位。

示例：

将图形水平移动50px，向下移动50px：

<!DOCTYPE html>
    <html>
        <head>
            <meta charset="utf-8">
            <title>HTML5学习(9xkd.com)</title>
        </head>
        <body>
            <canvas id="mycanvas" width="250px" height="150px" style="border: 1px solid #000;"></canvas>
            <script>
                var can = document.getElementById("mycanvas");
                var ctx = can.getContext("2d");
                ctx.fillStyle = "pink";  // 填充颜色
                ctx.fillRect(50, 30, 100, 50);
                ctx.translate(50, 50);
                ctx.fillRect(50, 30, 100, 50);
            </script>
        </body>
    </html>

在浏览器中的预览效果：
HTML5 Canvas坐标变换

小练习

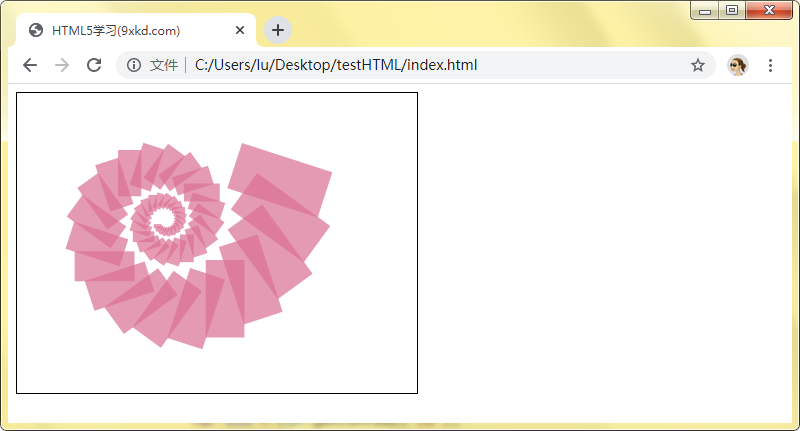

我们通过上述学习的三个方法，来实现下图所示效果：
HTML5 Canvas坐标变换

实现代码如下所示：

<!DOCTYPE html>
    <html>
        <head>
            <meta charset="utf-8">
            <title>HTML5学习(9xkd.com)</title>
            <script>
                window.onload = function() {

                var can = document.getElementById("mycanvas");
                var ctx = can.getContext("2d");

                ctx.translate(200, 10);
                ctx.fillStyle = "rgba(219,112,147, 0.7)";
                for(var i = 0; i < 50; i++){
                    ctx.translate(27, 27);
                    ctx.scale(0.95, 0.95);
                    ctx.rotate(Math.PI / 10);
                    ctx.fillRect(0, 0, 90, 50);
                }
            }
            </script>
        </head>
        <body>
            <canvas id="mycanvas" width="400" height="300" style="border: 1px solid #000;"></canvas>

        </body>
    </html>
