系列文章

概述

目前关于监控指标, 主流的有 3 个方法(Method):

  • RED : Rate(访问速率), Errors(错误), Duration(响应时长) - 由 @tom_wilkie 引入
  • USE : Utilization(利用率), Saturation(饱和度), and Errors(错误) - 由 @brendangregg 引入
  • Four Golden Signals:Latency (响应延迟, 和 Duration 类似), Traffic (对你的系统有多大的需求, 和 Rate 类似), Errors, Saturation. 基本上就是 RED + Saturation.

建议同时使用 RED 和 USE Method, 其中:

  • RED Method 关心你的用户以及他们有多快乐
  • 而 USE Method 则是关心你的机器以及它们有多快乐

典型 RED Method 监控指标

如果是通过 Prometheus 监控实现, 那么典型的指标示例如下:

Rate:

sum(rate(request_duration_seconds_count{job="…"}[1m]))

Errors:

sum(rate(request_duration_seconds_count{job="…", status_code!~"2.."}[1m]))

Duration:

histogram_quantile(0.99, sum(rate(request_duration_seconds_bucket{job="…"}[1m])) by (le))

在这里, Duration 推荐使用 50th/90th/99th percentile, 这些会更精确地反映用户真正关心的问题, 同时可以结合 Average Duration 来作为参考.

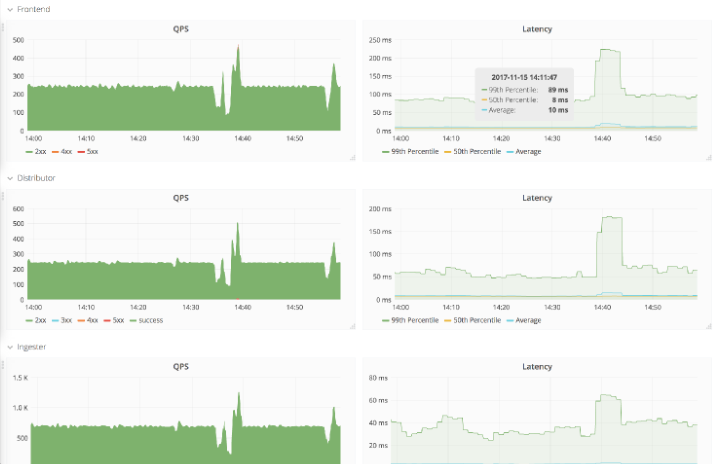

典型的仪表板示例如下:

Grafana系列-统一展示-12-RED Method Dashboard

实战 - 基于 ES Access Log 的 RED Method Dashboard

这也是无奈之举, 开发并未基于 Prometheus Client 实现 Requests 的相关指标. 而是只记录了 Access 日志, 并将日志吐到 ES 中, 那么我们只能 workaround, 通过 ES 统计日志和关键词、Terms 以实现类似的效果。实现都是可以实现的,但是在实际使用中,也确实发现基于 ES 的监控,性能会差很多。

具体效果如下:

Grafana系列-统一展示-12-RED Method Dashboard

Rate(只能实现每分钟请求数):

以 2xx 举例, Query:

request_path.keyword:(-"/actuator/health" -"/metrics" -"*info*" -"*Eureka*") AND status_code:[200 TO 299]

如上, 排除微服务中场景的监控检查和监控类 url.

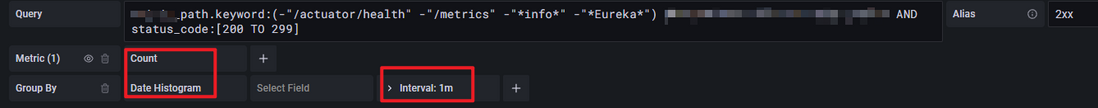

下方的 Metric:

Grafana系列-统一展示-12-RED Method Dashboard

Grafana系列-统一展示-12-RED Method Dashboard

Errors:

就是 5xx:

request_path.keyword:(-"/actuator/health" -"/metrics" -"*info*" -"*Eureka*") AND status_code:[500 TO 599]

Duration:

Query 不在区分 status code:

origin_path.keyword:(-"/actuator/health" -"/metrics" -"*info*" -"*Eureka*")

Percentiles 配置如下:

Grafana系列-统一展示-12-RED Method Dashboard

  • Metric: Percentiles
  • Terms 选择 latency (在我这边的实战中, latency 记录的是 Duration)
  • Values 选择 50,99 即计算 50th, 99th percentiles

Average 配置如下:

Grafana系列-统一展示-12-RED Method Dashboard

  • Metric: Average
  • Terms 选择 latency

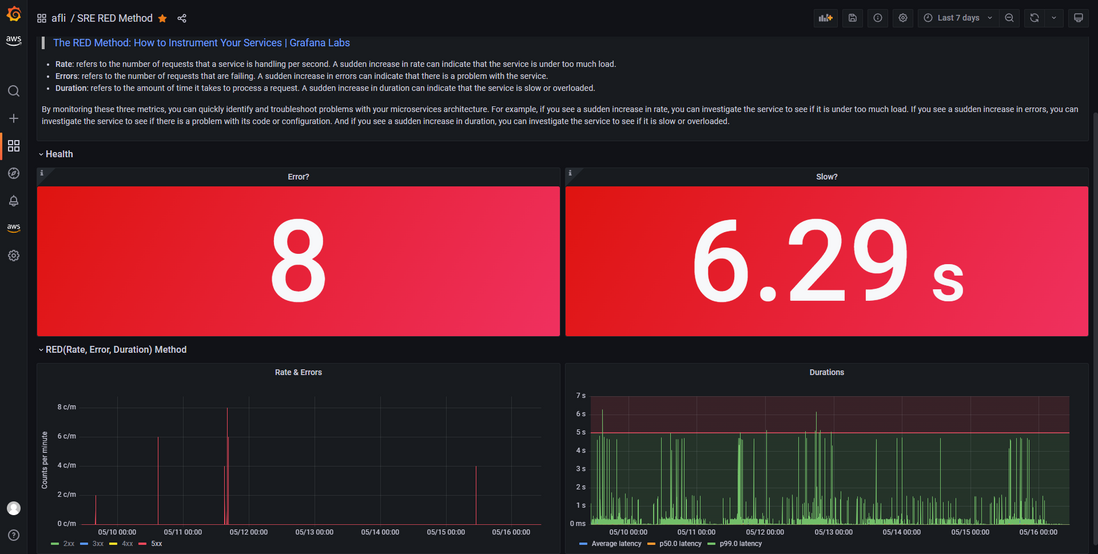

最终的效果就是如下:

Grafana系列-统一展示-12-RED Method Dashboard

RED Method 的使用

为了更方便基于 RED Method 的使用, 可以进行下钻排查, 还基于 Grafana Dashboard Links 做了个简单的关联, 方便跳转.

📝Notes:

关于 Grafana Dashboard Links, 应该会在后续文章中详细介绍. 😜😜😜

我们来基于上图, 做一下实战分析.

在过去 7 天里, 发现最大并发 Error 数有 8 个, 最慢 p99 duration 有 6.29s(高于阈值 5s). 我们希望找到对应的 Error 和慢的请求的具体日志.

分析 Errors

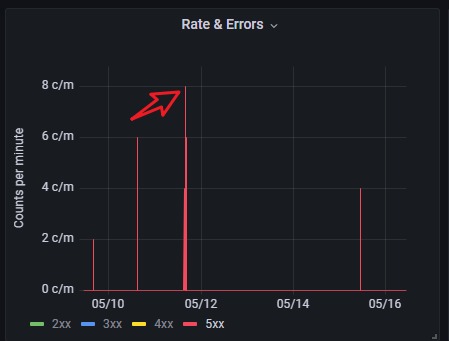

对于 Errors, 点击 Rate & Errors Panel 的 5xx legend, 会显示如下:

Grafana系列-统一展示-12-RED Method Dashboard

在该 panel 中框选, 缩小时间段, 如下:

Grafana系列-统一展示-12-RED Method Dashboard

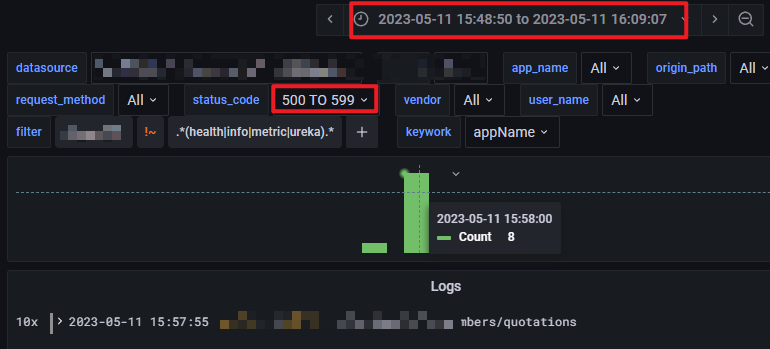

发现发生时间为: 2023-05-11 15:58 左右, 点击右上角的 Dashboard Link, 会跳转到 ElasticSearch 快速搜索仪表板 (跳转时会带上同样的时间范围).

因为是分析错误日志, 所以可以 status_code varible 中, 选择: 500 TO 599, 直接找到相关日志, 如下:

Grafana系列-统一展示-12-RED Method Dashboard

并可以进一步通过 Logs to Trace 定位.

分析慢请求:

同分析错误请求类似套路:

  1. Durations panel 中缩小时间范围, 发现大概时间是: 2023-05-09 14:52 左右
  2. 通过 Dashboard Links 跳转到ElasticSearch 快速搜索仪表板
  3. 添加 ad hoc filter: latency>5000, 找到具体日志:

    Grafana系列-统一展示-12-RED Method Dashboard

🎉🎉🎉

总结

本文介绍了 3 种常用的监控方法:

  • USE Method(面向机器)
  • RED Method(面向用户)
  • Google SRE Four Golden Signals(RED + Saturation)

并重点基于 RED Method 介绍:

  • 基于 Prometheus + Grafana 的指标获取和展示
  • 基于 ElasticSearch + Grafana 的指标获取和展示

以及实际基于 RED Method 分析用例.

希望对各位读者有所帮助.😄😄😄

参考文档

三人行, 必有我师; 知识共享, 天下为公. 本文由东风微鸣技术博客 EWhisper.cn 编写.
