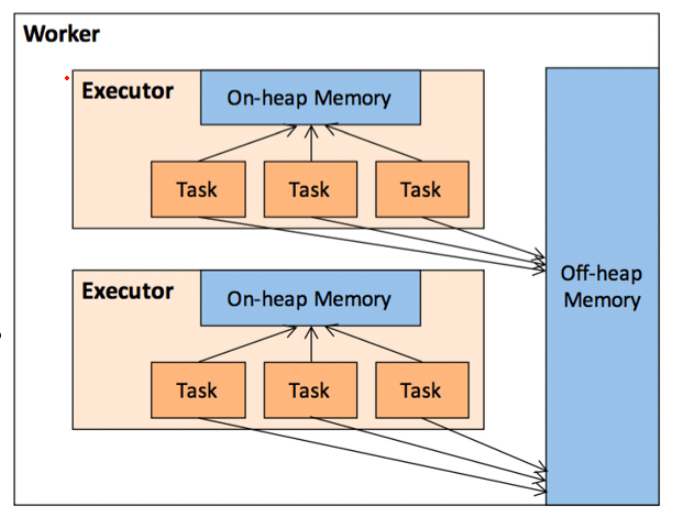

高层视图

堆内内存 On-heap Memory

• Executor内存管理建立在JVM的内存管理之上
• executor-memory指定Executor内存
• 并不能准确记录实际可用的堆内内存

堆外内存 Off-heap Memory

• Spark通过JDK Unsafe API引入了堆外内存，用于存储序列化后的二进制数据
• 通过配置 spark.memory.offHeap.enabled 参数启用，并由spark.memory.offHeap.size 参数设定堆外空间大小

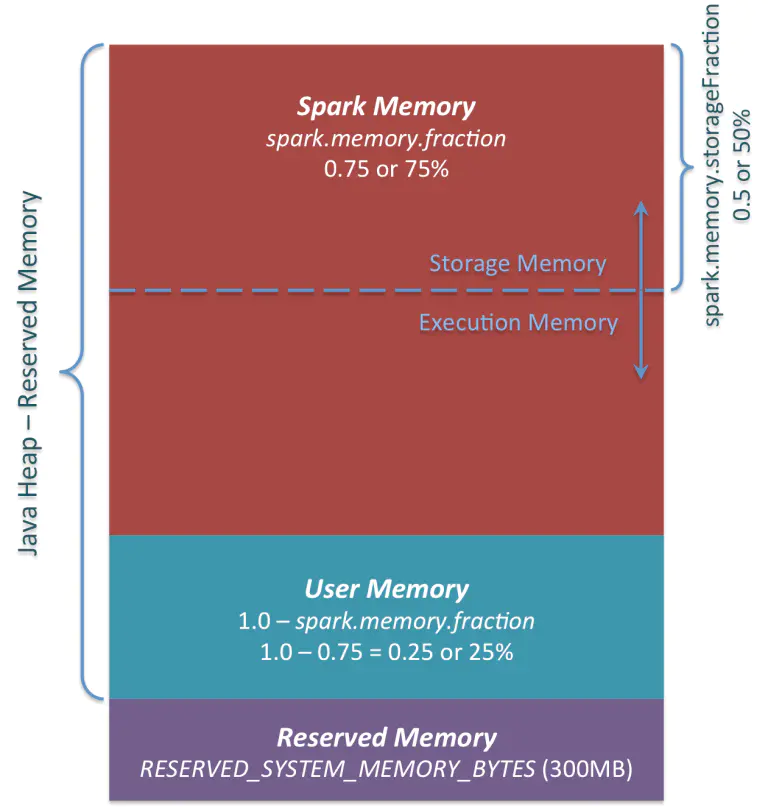

堆内内存

就留个图方便复习的时候回忆，详细内容还写个屁啊， 直接看[这篇文章]
(https://www.jianshu.com/p/0f0...

RDD 持久化缓存

RDD持久化

RDD 的持久化由 Spark 的 Storage 模块负责，实现了 RDD 与物理存储的解耦合。
Storage 模块负责管理 Spark 在计算过程中产生的数据，将那些在内存或磁盘、在本地或远程存取数据的功能封装了起来。在
具体实现时 Driver 端和 Executor 端的 Storage 模块构成了主从式的架构，即 Driver 端的 BlockManager 为 Master，Executor 端的 BlockManager 为 Slave。Storage 模块在逻辑上以 Block 为基本存储单位，RDD 的每个 Partition 经过处理后唯一对应一个 Block（BlockId 的格式为 rdd_RDD-ID_PARTITION-ID ）。Master 负责整个 Spark 应用程序的 Block 的元数据信息的管理和维护，而 Slave 需要将 Block 的更新等状态上报到 Master，同时接收 Master 的命令，例如新增或删除一个 RDD。

RDD缓存

RDD 在缓存到存储内存之前，Partition 中的数据一般以迭代器Iterator的数据结构来访问。通过 Iterator 可以获取分区中每一条序列化或者非序列化的数据项(Record)，这些 Record 的对象实例在逻辑上占用了 JVM 堆内内存的 User Memory 部分的空间，同一 Partition 的不同 Record 的空间并不连续。
RDD 在缓存到存储内存之后，Partition 被转换成 Block，Record 在堆内或堆外存储内存中占用一块连续的空间。将Partition由不连续的存储空间转换为连续存储空间的过程，Spark称之为"展开"（Unroll）。
每个 Executor 的 Storage 模块用一个链式 Map 结构（LinkedHashMap）来管理堆内和堆外存储内存中所有的 Block 对象的实例，对这个 LinkedHashMap 新增和删除间接记录了内存的申请和释放。

缓存的淘汰和落盘

由于同一个 Executor 的所有的计算任务共享有限的存储内存空间，当有新的 Block 需要缓存但是剩余空间不足且无法动态占用时，就要对 LinkedHashMap 中的旧 Block 进行淘汰（Eviction），而被淘汰的 Block 如果其存储级别中同时包含存储到磁盘的要求，则要对其进行落盘（Drop），否则直接删除该 Block。

存储内存的淘汰规则为：

1. 被淘汰的旧 Block 要与新 Block 的 MemoryMode 相同，即同属于堆外或堆内内存
2. 新旧 Block 不能属于同一个 RDD，避免循环淘汰
3. 旧 Block 所属 RDD 不能处于被读状态，避免引发一致性问题
4. 遍历 LinkedHashMap 中 Block，按照最近最少使用（LRU）的顺序淘汰，直到满足新 Block 所需的空间。其中 LRU 是 LinkedHashMap 的特性。

落盘的流程则比较简单，如果其存储级别符合_useDisk 为 true 的条件，再根据其_deserialized 判断是否是非序列化的形式，若是则对其进行序列化，最后将数据存储到磁盘，在 Storage 模块中更新其信息。
