七、一个小结

先对前面的内容，做一个小结。

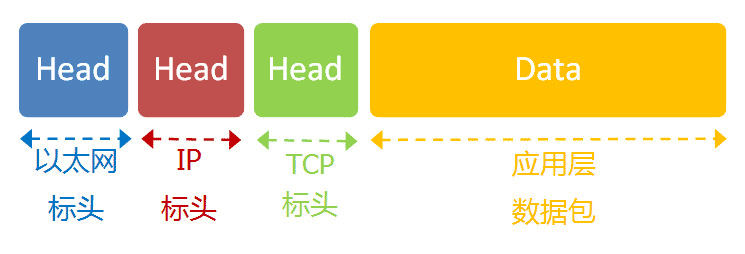

我们已经知道，网络通信就是交换数据包。电脑A向电脑B发送一个数据包，后者收到了，回复一个数据包，从而实现两台电脑之间的通信。数据包的结构，基本上是下面这样：

互联网协议入门（二）

发送这个包，需要知道两个地址：

　　* 对方的MAC地址

　　* 对方的IP地址

有了这两个地址，数据包才能准确送到接收者手中。但是，前面说过，MAC地址有局限性，如果两台电脑不在同一个子网络，就无法知道对方的MAC地址，必须通过网关（gateway）转发。

互联网协议入门（二）

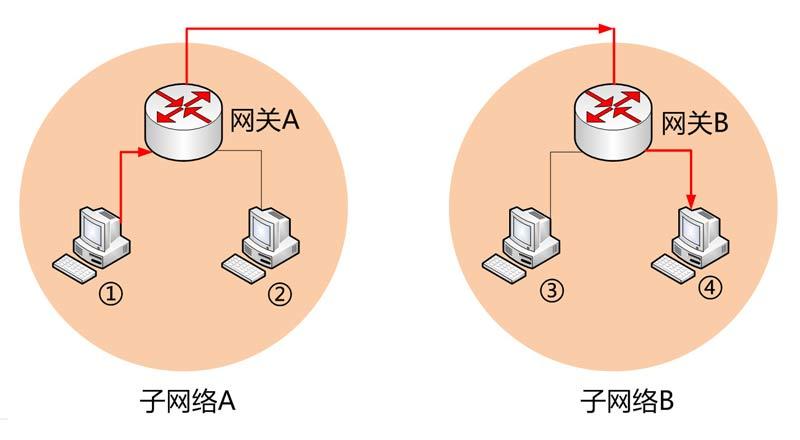

上图中，1号电脑要向4号电脑发送一个数据包。它先判断4号电脑是否在同一个子网络，结果发现不是（后文介绍判断方法），于是就把这个数据包发到网关A。网关A通过路由协议，发现4号电脑位于子网络B，又把数据包发给网关B，网关B再转发到4号电脑。

1号电脑把数据包发到网关A，必须知道网关A的MAC地址。所以，数据包的目标地址，实际上分成两种情况：

场景            数据包地址
同一个子网络      对方的MAC地址，对方的IP地址
非同一个子网络     网关的MAC地址，对方的IP地址

发送数据包之前，电脑必须判断对方是否在同一个子网络，然后选择相应的MAC地址。接下来，我们就来看，实际使用中，这个过程是怎么完成的。

八、用户的上网设置

8.1 静态IP地址

你买了一台新电脑，插上网线，开机，这时电脑能够上网吗？
通常你必须做一些设置。有时，管理员（或者ISP）会告诉你下面四个参数，你把它们填入操作系统，计算机就能连上网了：

* 本机的IP地址
* 子网掩码
* 网关的IP地址
* DNS的IP地址

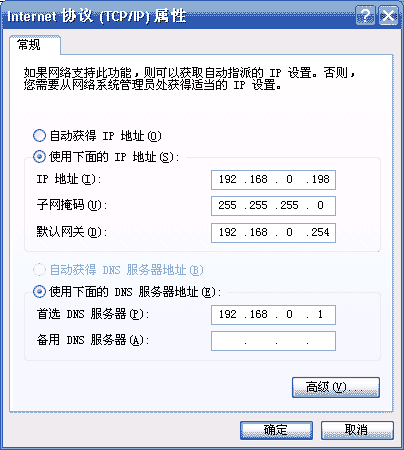

下图是Windows系统的设置窗口。
互联网协议入门（二）

这四个参数缺一不可，后文会解释为什么需要知道它们才能上网。由于它们是给定的，计算机每次开机，都会分到同样的IP地址，所以这种情况被称作”静态IP地址上网”。

但是，这样的设置很专业，普通用户望而生畏，而且如果一台电脑的IP地址保持不变，其他电脑就不能使用这个地址，不够灵活。出于这两个原因，大多数用户使用”动态IP地址上网”。

8.2 动态IP地址

所谓”动态IP地址”，指计算机开机后，会自动分配到一个IP地址，不用人为设定。它使用的协议叫做DHCP协议。

这个协议规定，每一个子网络中，有一台计算机负责管理本网络的所有IP地址，它叫做”DHCP服务器”。新的计算机加入网络，必须向”DHCP服务器”发送一个”DHCP请求”数据包，申请IP地址和相关的网络参数。

前面说过，如果两台计算机在同一个子网络，必须知道对方的MAC地址和IP地址，才能发送数据包。但是，新加入的计算机不知道这两个地址，怎么发送数据包呢？

DHCP协议做了一些巧妙的规定。

8.3 DHCP协议

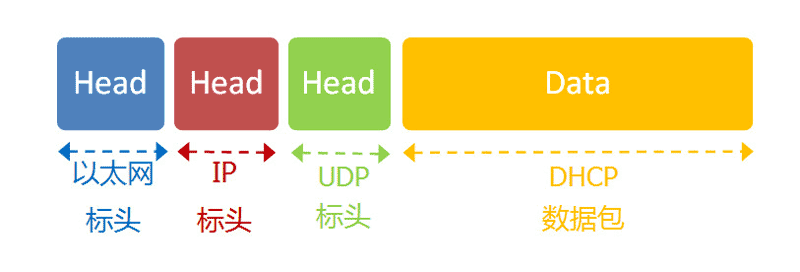

首先，它是一种应用层协议，建立在UDP协议之上，所以整个数据包是这样的：

互联网协议入门（二）

 （1）最前面的”以太网标头”，设置发出方（本机）的MAC地址和接收方（DHCP服务器）的MAC地址。前者就是本机网卡的MAC地址，后者这时不知道，就填入一个广播地址：`FF-FF-FF-FF-FF-FF`。

 （2）后面的”IP标头”，设置发出方的IP地址和接收方的IP地址。这时，对于这两者，本机都不知道。于是，发出方的IP地址就设为`0.0.0.0`，接收方的IP地址设为`255.255.255.255`。

 （3）最后的”UDP标头”，设置发出方的端口和接收方的端口。这一部分是DHCP协议规定好的，发出方是68端口，接收方是67端口。

这个数据包构造完成后，就可以发出了。以太网是广播发送，同一个子网络的每台计算机都收到了这个包。因为接收方的MAC地址是FF-FF-FF-FF-FF-FF，看不出是发给谁的，所以每台收到这个包的计算机，还必须分析这个包的IP地址，才能确定是不是发给自己的。当看到发出方IP地址是0.0.0.0，接收方是255.255.255.255，于是DHCP服务器知道”这个包是发给我的”，而其他计算机就可以丢弃这个包。

接下来，DHCP服务器读出这个包的数据内容，分配好IP地址，发送回去一个”DHCP响应”数据包。这个响应包的结构也是类似的，以太网标头的MAC地址是双方的网卡地址，IP标头的IP地址是DHCP服务器的IP地址（发出方）和255.255.255.255（接收方），UDP标头的端口是67（发出方）和68（接收方），分配给请求端的IP地址和本网络的具体参数则包含在Data部分。

新加入的计算机收到这个响应包，于是就知道了自己的IP地址、子网掩码、网关地址、DNS服务器等等参数。

8.4 上网设置：小结

这个部分，需要记住的就是一点：不管是”静态IP地址”还是”动态IP地址”，电脑上网的首要步骤，是确定四个参数。这四个值很重要，值得重复一遍：

* 本机的IP地址
* 子网掩码
* 网关的IP地址
* DNS的IP地址

有了这几个数值，电脑就可以上网”冲浪”了。接下来，我们来看一个实例，当用户访问网页的时候，互联网协议是怎么运作的。

九、一个实例：访问网页

9.1 本机参数

我们假定，经过上一节的步骤，用户设置好了自己的网络参数：

* 本机的IP地址：192.168.1.100
* 子网掩码：255.255.255.0
* 网关的IP地址：192.168.1.1
* DNS的IP地址：8.8.8.8

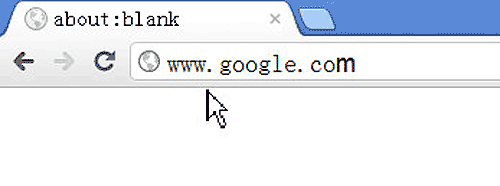

然后他打开浏览器，想要访问Google，在地址栏输入了网址：www.google.com。
互联网协议入门（二）

这意味着，浏览器要向Google发送一个网页请求的数据包。

9.2 DNS协议

我们知道，发送数据包，必须要知道对方的IP地址。但是，现在，我们只知道网址www.google.com，不知道它的IP地址。

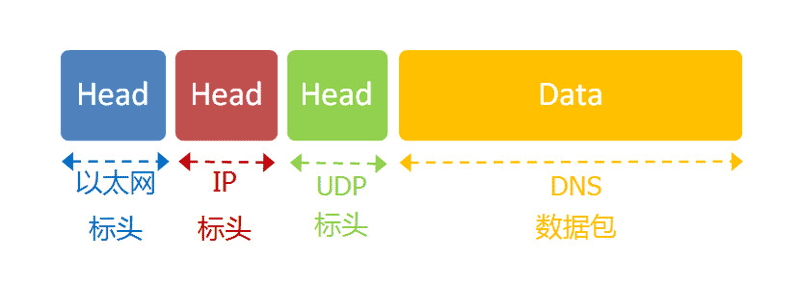

DNS协议可以帮助我们，将这个网址转换成IP地址。已知DNS服务器为8.8.8.8，于是我们向这个地址发送一个DNS数据包（53端口）。

互联网协议入门（二）

然后，DNS服务器做出响应，告诉我们Google的IP地址是172.194.72.105。于是，我们知道了对方的IP地址。

9.3 子网掩码

接下来，我们要判断，这个IP地址是不是在同一个子网络，这就要用到子网掩码。

已知子网掩码是255.255.255.0，本机用它对自己的IP地址192.168.1.100，做一个二进制的AND运算（两个数位都为1，结果为1，否则为0），计算结果为192.168.1.0；然后对Google的IP地址172.194.72.105也做一个AND运算，计算结果为172.194.72.0。这两个结果不相等，所以结论是，Google与本机不在同一个子网络。

因此，我们要向Google发送数据包，必须通过网关192.168.1.1转发，也就是说，接收方的MAC地址将是网关的MAC地址。

9.4 应用层协议

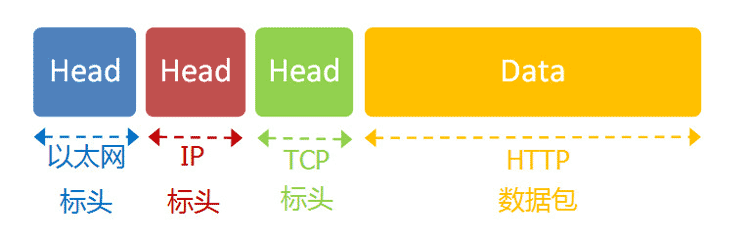

浏览网页用的是HTTP协议，它的整个数据包构造是这样的：
互联网协议入门（二）

HTTP部分的内容，类似于下面这样：

　　GET / HTTP/1.1
Host: www.google.com
Connection: keep-alive
User-Agent: Mozilla/5.0 (Windows NT 6.1) ……
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8
Accept-Encoding: gzip,deflate,sdch
Accept-Language: zh-CN,zh;q=0.8
Accept-Charset: GBK,utf-8;q=0.7,*;q=0.3
Cookie: … …

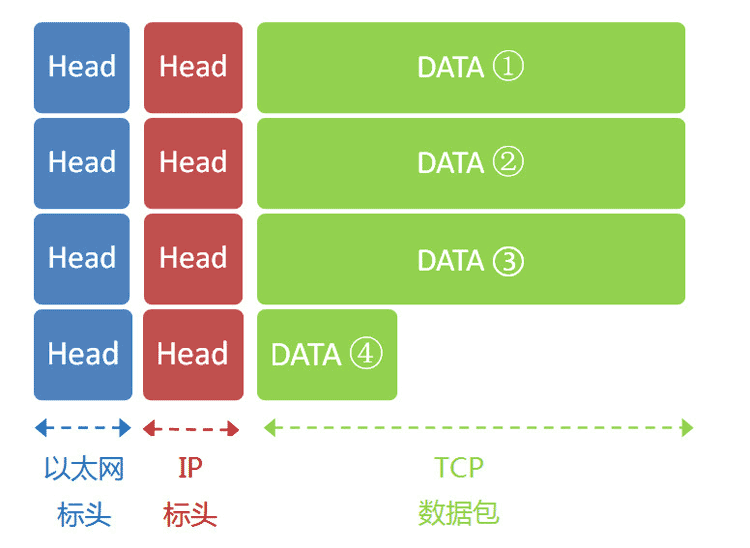

我们假定这个部分的长度为4960字节，它会被嵌在TCP数据包之中。
