摘要：在本文中，我们将通过数据流快速学习 Nebula Graph，以用户在客户端输入一条 nGQL 语句 SHOW SPACES 为例，使用 GDB 追踪语句输入时 Nebula Graph 是怎么调用和运行的。

首发于 Nebula Graph 博客：https://nebula-graph.com.cn/p...

新手阅读 Nebula Graph 源码的姿势

导读

对于一些刚开始接触 Nebula Graph 开源库的小伙伴来说，刚开始可能和我一样，想要提高自己，看看大神们的代码然后试着能够做点什么，或许能够修复一个看起来并不是那么困难的 Bug。但是面对如此多的代码，我裂开了，不知道如何下手。最后硬着头皮，再看了一遍又一遍代码，跑了一个又一个用例之后终于有点眉目了。

下面就分享下个人学习 Nebula Graph 开源代码的过程，也希望刚接触 Nebula Graph 的小伙伴能够少走弯路，快速入门。另外 Nebula Graph 本身也用到了一些开源库，详情可以见附录。

在本文中，我们将通过数据流快速学习 Nebula Graph，以用户在客户端输入一条 nGQL 语句 SHOW SPACES 为例，使用 GDB 追踪语句输入时 Nebula Graph 是怎么调用和运行的。

整体架构

新手阅读 Nebula Graph 源码的姿势

一个完整的 Nebula Graph 包含三个服务，即 Query Service，Storage Service 和 Meta Service。每个服务都有其各自的可执行二进制文件。

Query Service 主要负责

客户端连接的管理
解析来自客户端的 nGQL 语句为抽象语法树 AST，并将抽象树 AST 解析成一系列执行动作。
对执行动作进行优化
执行优化后的执行计划

Storage Service 主要负责

数据的分布式存储

Meta Service 主要负责

图 schema 的增删查改
集群的管理
用户鉴权

这次，我们主要对 Query Service 进行分析

目录结构

刚开始，可以拿到一个 source 包，解压，可以先看看代码的层级关系，不同的包主要功能是干什么的下面只列出 src 目录：

|--src
    |--client // 客户端代码
    |--common // 提供一些常用的基础组件
    |--console
    |--daemons
    |--dataman
    |--graph // 包含了Query Service的大部分代码
    |--interface // 主要是一些 meta、storage 和 graph 的通讯接口定义
    |--jni
    |--kvstore
    |--meta // 元数据管理相关
    |--parser // 主要负责词法和语法分析
    |--storage // 存储层相关
    |--tools
    |--webservice

代码跟踪

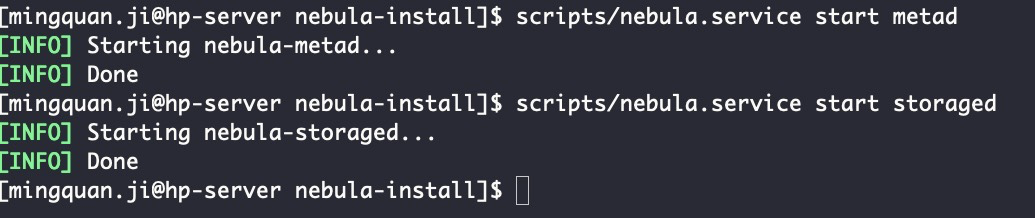

通过 scripts 目录下的脚本启动 metad 和 storaged 这两个服务：

新手阅读 Nebula Graph 源码的姿势

启动后通过 nebula.service status all 查看当前的服务状态

新手阅读 Nebula Graph 源码的姿势

然后 gdb 运行 bin 目录下的 nebula-graphd 二进制程序

gdb> set args --flagfile  /home/mingquan.ji/1.0/nebula-install/etc/nebula-graphd.conf   //设置函数入参
gdb> set follow-fork-mode child   // 由于是守护进程，所以在 fork 子进程后 gdb 继续跟踪子进程
gdb> b main         // 在 mian 入口打断点

在 gdb 中输入 run 开始运行 nebula-graphd 程序，然后通过 next 可以一步一步运行，直到遇到 gServer->serve(); // Blocking wait until shut down via gServer->stop()，此时 nebula-graphd 的所有线程阻塞，等待客户端连接，这时需要找到客户端发起请求后由哪个函数处理。

由于 Nebula Graph 使用 FBThrift 来定义生成不同服务的通讯代码，在 src/interface/graph.thrift 文件中可以看到 GraphService 接口的定义如下：

service GraphService {
    AuthResponse authenticate(1: string username, 2: string password)
    oneway void signout(1: i64 sessionId)
    ExecutionResponse execute(1: i64 sessionId, 2: string stmt)
}

在 gServer->serve() 之前有

auto interface = std::make_shared<GraphService>();
status = interface->init(ioThreadPool);
gServer->setInterface(std::move(interface));
gServer->setAddress(localIP, FLAGS_port);

可以知道是由 GraphService 对象来处理客户端的连接和请求，因此可以在 GraphService.cpp:`future_execute` 处打断点，以便跟踪后续处理流程。

此时重新打开一个终端进入 nebula 安装目录，通过 ./nebule -u=root -p=nebula 来连接 nebula 服务，再在客户端输入 SHOW SPACES ，此时客户端没有反应，是因为服务端还在阻塞调试中，回到服务端输入 continue，如下所示：

新手阅读 Nebula Graph 源码的姿势

经过 session 验证后，进入 executionEngine->execute() 中，step 进入函数内部

auto plan = new ExecutionPlan(std::move(ectx));
plan->execute();

继续 step 进入ExecutionPlan 的 execute 函数内部，然后执行到

auto result = GQLParser().parse(rctx->query());

parse 这块主要使用 flex & bison，用于词法分析和语法解析构造对象到抽象语法树，其词法文件是 src/parser/scanner.lex，语法文件是 src/parser/parser.yy，其词法分析类似于正则表达式，语法分析举例如下：

go_sentence
    : KW_GO step_clause from_clause over_clause where_clause yield_clause {
        auto go = new GoSentence();
        go->setStepClause($2);
        go->setFromClause($3);
        go->setOverClause($4);
        go->setWhereClause($5);
        if ($6 == nullptr) {
            auto *cols = new YieldColumns();
            for (auto e : $4->edges()) {
                if (e->isOverAll()) {
                    continue;
                }
                auto *edge  = new std::string(*e->edge());
                auto *expr  = new EdgeDstIdExpression(edge);
                auto *col   = new YieldColumn(expr);
                cols->addColumn(col);
            }
            $6 = new YieldClause(cols);
        }
        go->setYieldClause($6);
        $$ = go;
    }

其在匹配到对应到 go 语句时，就构造对应的节点，然后由 bison 处理，最后生成一个抽象的语法树。

词法语法分析后开始执行模块，继续 gdb，进入 excute 函数，一直 step 直到进入ShowExecutor::execute 函数。

新手阅读 Nebula Graph 源码的姿势

继续 next 直到 showSpaces()，step 进入此函数

auto future = ectx()->getMetaClient()->listSpaces();
auto *runner = ectx()->rctx()->runner();
'''
'''
std::move(future).via(runner).thenValue(cb).thenError(error);

此时 Query Service 通过 metaClient 和 Meta Service 通信拿到 spaces 数据，之后通过回调函数 cb 回传拿到的数据，至此 nGQL 语句 SHOW SPACES; 已经执行完毕，而其他复杂的语句也可以以此类推。

如果是正在运行的服务，可以先查出该服务的进程 ID，然后通过 gdb attach PID 来调试该进程；
如果不想启动服务端和客户端进行调试，在 src 目录下的每个文件夹下都有一个 test 目录，里面都是对对应模块或者功能进行的单元测试，可以直接编译对应的单元模块，然后跟踪运行。方法如下:
1. 通过对应目录下的 CMakeLists.txt 文件找到对应的模块名
2. 在 build 目录下 make 模块名，在 build/bin/test 目录下生成对应的二进制程序
3. gdb 跟踪调试该程序
