[视觉实战案例]Qt+OpenCV实现USB摄像头监测移动物体并录制视频功能（帧差法）

1、背景介绍

最近手边的零食总是莫名其妙的减少，为了抓到一个元凶来帮我续零食，就想着使用手边的usb摄像头来实现一个动态物体监测和保存视频的功能，不过这里使用最简单的帧差法来实现物体的运动监测。

2、使用OpenCV的帧差法实现运动物体监测

开发环境
Qt5.9 + OpenCV

硬件
Logitech摄像头

2.1 帧差法介绍

运动物体图像在相邻两帧间差别较大，两帧差值后进行简单的图像处理，较容易判断是否存在物体移动，类似于剪纸动画，本例中使用帧差后判断阈值分割后的面积来确定是否存在物体运动。帧差法用前一帧图像作为当前帧的背景模型具有较好的实时性，其背景不积累，且更新速度快、算法简单、计算量小。算法的不足在于对环境噪声较为敏感，阈值的选择相当关键，选择过低不足以抑制图像中的噪声，过高则忽略了图像中有用的变化。对于比较大的、颜色一致的运动目标，有可能在目标内部产生空洞，无法完整地提取运动目标。

2.2 帧差法部分实现代码

将当前帧图像和上一帧图像进行灰度化，然后高斯滤波后做图像差值，选定合适的二值化阈值分割，最后对分割处理的区域面积进行判定。

      Mat grayframePre,frameDet;
      Mat frameNow,grayframeNow;
      cvtColor(matFrame,grayframeNow,COLOR_RGB2GRAY);
      cvtColor(framePre,grayframePre,COLOR_RGB2GRAY);
      GaussianBlur(grayframeNow,grayframeNow,Size(21,21),0,0);
      GaussianBlur(grayframePre,grayframePre,Size(21,21),0,0);
      absdiff(grayframeNow,grayframePre,frameDet);
      framePre = matFrame;
      threshold(frameDet,frameDet,20,255,THRESH_BINARY);
      Mat element = getStructuringElement(0,Size(3,3));
      vector<vector<Point>> contours;
      dilate(frameDet,frameDet,element);
      findContours(frameDet,contours,RETR_TREE,CHAIN_APPROX_SIMPLE,Point());
      qDebug()<<"Num"<<contours.size();
      QString SavePath = "D:/ImgPath/" + QString::number(VideoNum) + "_track.avi";
      if(contours.size()==0)
      {
          if(writer.isOpened())
          {
              writer.release();
          }
          if(isSaveFrame)
          {
              isSaveFrame = false;
              VideoNum++;
          }
      }
      else
      {
          for(int i=0;i<contours.size();i++)
          {
              double area = contourArea(contours[i]);
              if(area < 100)continue;
              else
              {
                  qDebug()<<"有物体运动！";
                  if(!isSaveFrame)
                  {
                      int fourcc = writer.fourcc('M', 'J', 'P', 'G');
                      writer.open(SavePath.toStdString(),fourcc,10,Size(frameWidth,frameHeight),true);
                      isSaveFrame = true;
                  }
                  else
                  {
                      writer.write(matFrame);
                  }
                  break;
              }
          }
      }
  }
  else
  {
      framePre = matFrame;
  }

3、在Qt平台下使用opencv对运动物体进行监测

widget.h

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include "opencv2/opencv.hpp"
#include <QTimer>

using namespace cv;

namespace Ui {
class Widget;
}

class Widget : public QWidget
{
  Q_OBJECT

public:
  explicit Widget(QWidget *parent = 0);
  ~Widget();

private slots:
  void on_btnOpenVedio_clicked();
  void on_btnQuit_clicked();
  void readFrame();

  void on_ckb_Track_clicked(bool checked);

private:
  Ui::Widget *ui;

  bool openCam;
  bool isTrack=false;
  bool isSaveFrame = false;
  QTimer *timer;
  VideoCapture *cap;
  Mat framePre;
  int fps,frameWidth,frameHeight;
  VideoWriter writer;

  int VideoNum = 0;


  //Mat转换QImage
  QImage cvMat2QImage(const cv::Mat& mat);
};

#endif // WIDGET_H

widget.cpp

#pragma execution_character_set("utf-8")
#include "widget.h"
#include "ui_widget.h"
#include <iostream>
#include <QDebug>
using namespace std;

Widget::Widget(QWidget *parent) :
  QWidget(parent),
  ui(new Ui::Widget)
{
  ui->setupUi(this);
  timer = new QTimer(this);
  timer->stop();
  connect(timer,SIGNAL(timeout()),this,SLOT(readFrame()));
  openCam = true;

  cap = new VideoCapture(0);
  frameWidth = cap->get(CAP_PROP_FRAME_WIDTH);
  frameHeight = cap->get(CAP_PROP_FRAME_HEIGHT);
  fps = cap->get(CAP_PROP_FPS);
  qDebug()<<"width"<<frameWidth<<frameHeight<<fps;
}

Widget::~Widget()
{
  delete ui;
}

void Widget::on_btnOpenVedio_clicked()
{
  if(openCam)
  {
      ui->btnOpenVedio->setText("关闭摄像头");
      timer->start(30);
  }
  else {
      ui->btnOpenVedio->setText("打开摄像头");
      timer->stop();
  }
  openCam = !openCam;
}


QImage Widget::cvMat2QImage(const cv::Mat &mat)
{
  switch ( mat.type() )
  {
  // 8-bit  4 channel
  case CV_8UC4:
  {
      QImage image( (const uchar*)mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_RGB32 );
      return image;
  }

      // 8-bit  3 channel
  case CV_8UC3:
  {
      QImage image( (const uchar*)mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_RGB888 );
      return image.rgbSwapped();
  }

      // 8-bit  1 channel
  case CV_8UC1:
  {
      static QVector<QRgb>  sColorTable;
      // only create our color table once
      if ( sColorTable.isEmpty() )
      {
          sColorTable.resize( 256 );
          for ( int i = 0; i < 256; ++i )
          {
              sColorTable[i] = qRgb( i, i, i );
          }
      }
      QImage image( (const uchar*)mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_Indexed8 );
      image.setColorTable( sColorTable );
      return image;
  }

  default:
      qDebug("Image format is not supported: depth=%d and %d channels\n", mat.depth(), mat.channels());
      qWarning() << "cvMatToQImage - cv::Mat image type not handled in switch:" << mat.type();
      break;
  }

  return QImage();
}


void Widget::on_btnQuit_clicked()
{
  timer->stop();
  cap->release();
  close();
}

void Widget::readFrame()
{
  Mat matFrame;
  cap->read(matFrame);
  if(isTrack)
  {
      Mat grayframePre,frameDet;
      Mat frameNow,grayframeNow;
      cvtColor(matFrame,grayframeNow,COLOR_RGB2GRAY);
      cvtColor(framePre,grayframePre,COLOR_RGB2GRAY);
      GaussianBlur(grayframeNow,grayframeNow,Size(21,21),0,0);
      GaussianBlur(grayframePre,grayframePre,Size(21,21),0,0);
      absdiff(grayframeNow,grayframePre,frameDet);
      framePre = matFrame;
      threshold(frameDet,frameDet,20,255,THRESH_BINARY);
      Mat element = getStructuringElement(0,Size(3,3));
      vector<vector<Point>> contours;
      dilate(frameDet,frameDet,element);
      findContours(frameDet,contours,RETR_TREE,CHAIN_APPROX_SIMPLE,Point());
      qDebug()<<"Num"<<contours.size();
      QString SavePath = "D:/ImgPath/" + QString::number(VideoNum) + "_track.avi";
      if(contours.size()==0)
      {
          if(writer.isOpened())
          {
              writer.release();
          }

          if(isSaveFrame)
          {
              isSaveFrame = false;
              VideoNum++;
          }
      }
      else
      {
          for(int i=0;i<contours.size();i++)
          {
              double area = contourArea(contours[i]);
              if(area < 100)continue;
              else
              {
                  qDebug()<<"有物体运动！";
                  if(!isSaveFrame)
                  {
                      int fourcc = writer.fourcc('M', 'J', 'P', 'G');
                      writer.open(SavePath.toStdString(),fourcc,10,Size(frameWidth,frameHeight),true);
                      isSaveFrame = true;
                  }
                  else
                  {
                      writer.write(matFrame);
                  }
                  break;
              }
          }
      }
  }
  else
  {
      framePre = matFrame;
  }
  QImage Qimg = cvMat2QImage(matFrame);
  ui->picshow->setPixmap(QPixmap::fromImage(Qimg));

}

void Widget::on_ckb_Track_clicked(bool checked)
{
  if(checked)
  {
      isTrack = true;
  }
  else {
      isTrack = false;
  }

}

4、界面效果展示

[视觉实战案例]Qt+OpenCV实现USB摄像头监测移动物体并录制视频功能（帧差法）

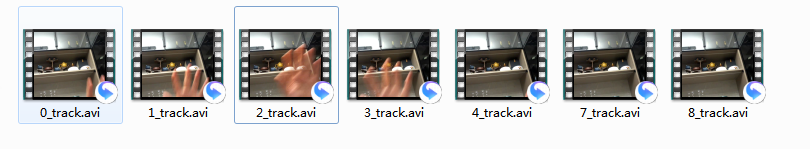

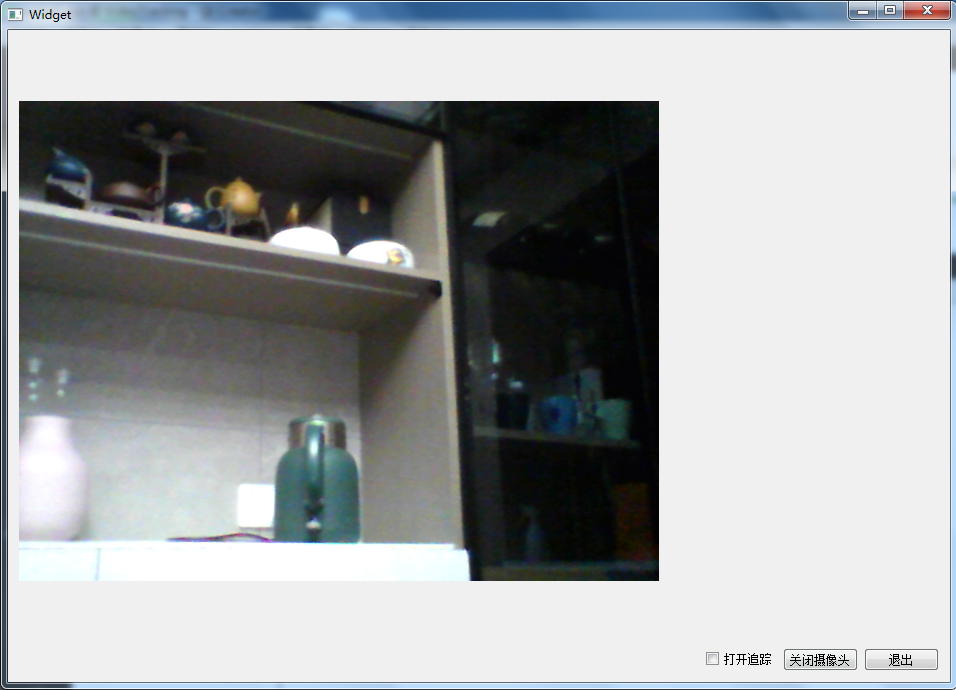

打开摄像头后，可以进行采集视频操作，勾选“打开追踪”，程序会调用帧差算法判定是否有运动物体，如果有物体运动，就保存运动时的视频。

5、总结

首先，两帧差是比较基础的检测运动物体的方法，虽然其运算速度快，但其无法过滤光照或微小抖动的干扰，而且运动目标会出现“重影”导致出现内部空洞。三帧差法是在相邻帧差法基础上改进的算法，在一定程度上优化了运动物体双边，粗轮廓的现象，相比之下，三帧差法比相邻帧差法更适用于物体移动速度较快的情况，比如道路上车辆的智能监控。
