众所周知，网络的学习光是掌握理论，而不去实践就如同纸上谈兵。只有理论与实践相结合，才会有更深的理解与记忆。
今天就给大家演示OSPF中的基本虚链路配置实验配置过程。

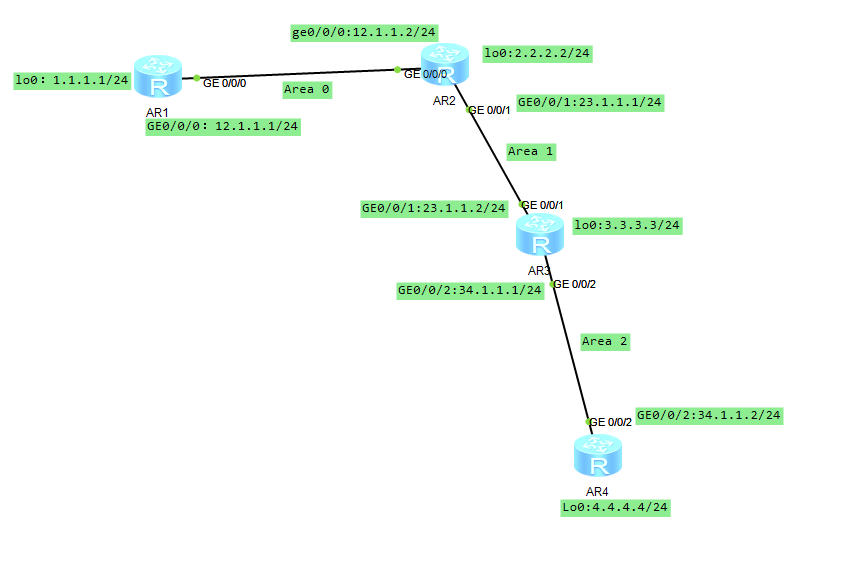

1.如图所示，AR1和AR2在Area0这个区域，但AR2又ABR，它又是和AR3在Area1区域，AR3又是和AR4在Area2区域，因为AR3也是一台ABR。具体情况如下：
2.完成基本的一些端口地址的配置和一些简单ospf的配置
AR1:
interface GigabitEthernet0/0/0
ip address 12.1.1.1 255.255.255.0
interface LoopBack0
ip address 1.1.1.1 255.255.255.0
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 12.1.1.1 0.0.0.0
AR2:
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 23.1.1.1 255.255.255.0
interface LoopBack0
ip address 2.2.2.2 255.255.255.0
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 12.1.1.2 0.0.0.0
area 0.0.0.1
network 23.1.1.1 0.0.0.0
AR3:
interface GigabitEthernet0/0/1
ip address 23.1.1.2 255.255.255.0
interface GigabitEthernet0/0/2
ip address 34.1.1.1 255.255.255.0
interface LoopBack0
ip address 3.3.3.3 255.255.255.0
ospf 1 router-id 3.3.3.3
area 0.0.0.1
network 3.3.3.3 0.0.0.0
network 23.1.1.2 0.0.0.0
area 0.0.0.2
network 34.1.1.1 0.0.0.0
AR4:
interface GigabitEthernet0/0/2
ip address 34.1.1.2 255.255.255.0
interface LoopBack0
ip address 4.4.4.4 255.255.255.0
ospf 1 router-id 4.4.4.4
area 0.0.0.2
network 4.4.4.4 0.0.0.0
network 34.1.1.2 0.0.0.0

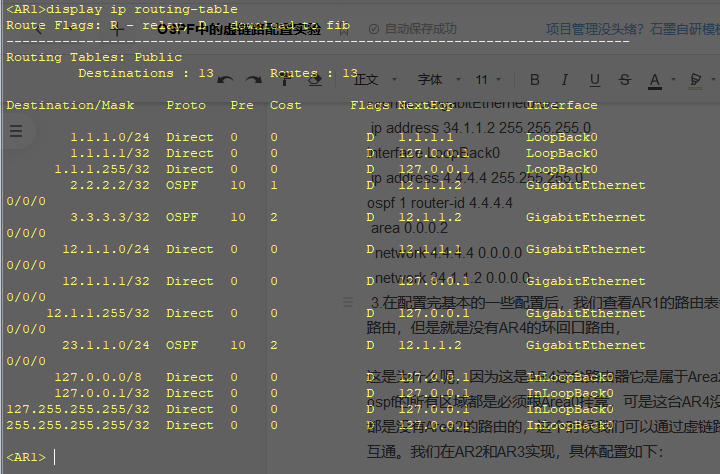

3.在配置完基本的一些配置后，我们查看AR1的路由表会发现，有AR1,AR2,AR3的环回口路由，却没有AR4的环回口路由，这是为什么呢？
因为这是AR4这台路由器它是属于Area2这个区域，依靠ospf的树形结构算法，ospf的所有区域都是必须跟Area0挂靠，这样才计算出路由，可是这台AR4没有跟Area0挂靠，所以Area0中的路由器都是没有Area2的路由的
这个时候我们可以通过虚链路来实现Area0的路由可以和Area2的路由互通。我们在AR2和AR3实现
具体配置如下：
AR2:
ospf 1 router-id 2.2.2.2
area 0.0.0.1
vlink-peer 3.3.3.3
AR3：
ospf 1 router-id 3.3.3.3
area 0.0.0.1
vlink-peer 2.2.2.2

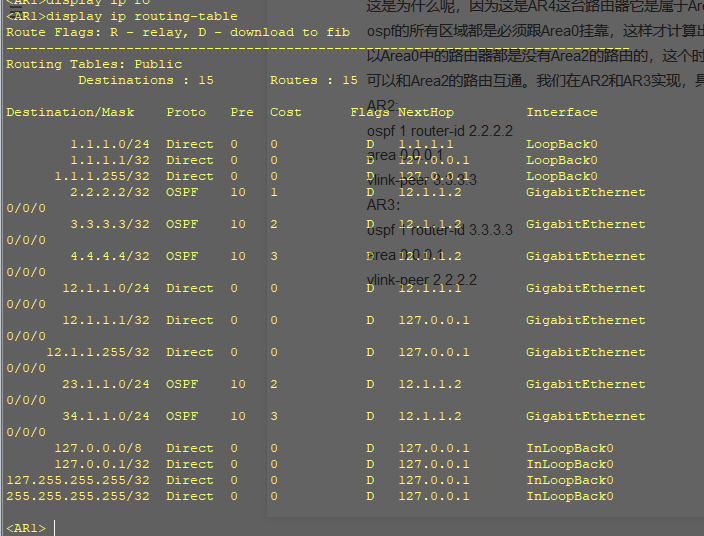

4.这个时候我们看下路由表，会发现，此时的AR1上就有AR4的环回口路由的，而且关于Area2的路由都过来的了。
5.总结：由于AR4通过virtual link横跨了Area 0，Area 1，和Area 2 三个区域，把Area 0， Area 1 中的路由信息通过Area 1 传给了Area 2,把Area 1，Area 2中的路由信息传递给Area 0，通过虚链路，Area 0 和Area 2进行了直连。
以上就是今天的分享啦，更多实验细节欢迎大家留言讨论
