Quartus Prime 20.1 安装过程记录

  Quartus 是开发Altera家（现已被Intel收购）FPGA必备的软件，这里记录一下安装的过程。

安装软件本体

• 首先，当然是准备文件了，去官网下载即可，传送门，建议选择组合文件。
• 然后，依据官方的安装指南中的提示，运行解压后得到的文件夹中的“setup.bat”来启动安装过程。
• 安装过程中选择安装路径的时候建议自己新建一个文件夹放着，例如Quartus Prime 20.1这样的，因为安装完成之后会在指定的目录下放好几个文件夹，如果不小心选择了“FPGA-About”这样的文件夹来安装就会给自己造成困扰。
• 其他的就是按默认的来，一路Next即可。
• 最后，运行的时候会弹这么个窗口，如图选择：

• 最后，弹出如下界面：

Bingo！

USB Blaster驱动安装

  安装软件本体的时候安装了USB Blaster II的驱动，但是很多人可能还是会用USB Blaster来进行下载和调试（毕竟便宜嘛），所以呢，还需要额外安装驱动。

• 首先，USB Blaster插上电脑，设备管理器中状况如下：

• USB Blaster这一项上右键，选择“更新驱动程序 --> 浏览我的计算机以查找驱动程序软件”，然后选择Quartus安装目录下的“quartus/drivers/usb-blaster”，然后点击“下一步”。
• 顺利安装的话将有如下提示：

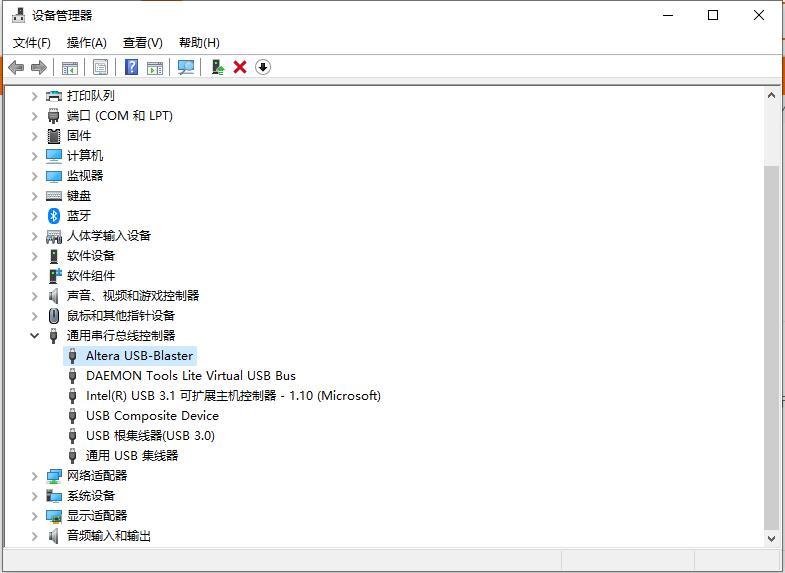

• 然后设备管理器中状况如下：

Bingo！

配置外部编辑器

  Quartus自带的编辑器功能较弱，用惯了VSCode等等优秀编辑器的人大概率会不爽，所以来配置一下外部编辑器吧。

• 首先，主界面下依次选择“Tools --> Options --> Prefered Text Editor”，来到如下界面：

• 然后，“Text Editor”一项选择“Custom”。

• Command-Line中双引号中的内容替换为自己编辑器的路径，然后写一些参数。笔者的配置如下：

  "路径，例如D:\xxx\xxx\Code.exe" -r -g %f:%l

• 点OK退出，之后再打开新的代码文件就是使用外部编辑器了。

  （有个槽点——打开新文件的时候名称默认是类似“verilog1.v”这样的格式，如果使用自带的编辑器，保存时会自动保存为工程名，但是用VSCode会保存为打开时的名称，需要自己再手动修改一下，有点不方便）

配置ModelSim

  前面安装Quartus的时候顺便安装了一个简化版的ModelSim，但是软件里面没用自动配置好路径等信息，所以需要我们来配置一下。

• 从顶部菜单开始，依次选择“Tools --> Options --> EDA Tool Options”，然后为ModelSim-Altera这一项选择路径，具体到“modelsim.exe”所在的文件夹即可。

• 嗯，配置好了。
