鸿蒙OS开发问题：【尺寸适配算法】

背景

如何在HarmonyOS 系统上出设计稿？

问题1: 为什么要计算虚拟高度，即 virtualHeight

static adaptDimension(value: number): number {
  let deviceDisplay: display.Display = GlobalContext.getContext().getObject('display') as display.Display;
  let widthScale = deviceDisplay.width / DESIGN_WIDTH;
  let virtualHeight = widthScale * DESIGN_HEIGHT;
  let designDim = Math.sqrt(DESIGN_WIDTH * DESIGN_WIDTH + DESIGN_HEIGHT * DESIGN_HEIGHT);
  let virtualDim = Math.sqrt(deviceDisplay.width * deviceDisplay.width + virtualHeight * virtualHeight);
  return virtualDim * value / designDim;
}

问题2: 输出值为什么采用 virtualDim * value / designDim 这个公式

答案核心

这是一个以宽为基准的等比例缩放算法

因此，才会出现adaptDimension中的所有代码逻辑

解析

假设设计稿的屏幕是60 x 120, 设计稿中的蓝色图标是 30 x 60, 那么我们想象一下，如果要等比例放大到真实屏幕（240 x 340），那么设计稿的60x120，应该变为多少？

有两种基准：1. 以屏幕宽度为基准 2. 以屏幕高度为基准

我们可以尝试推演一下两种基准

以屏幕宽度为基准

真实屏幕的分辨率为 240 x 340

那么设计稿以同等宽高比放大之后的高度应该为: (120 * 240) / 60 = 480

注意，这个高度比屏幕实际高度大

那么图标以宽占比放大之后的宽度应该为: (30 * 240) / 60 = 120

以屏幕高度为基准

真实屏幕的分辨率为 240 x 340

那么设计稿以同等宽高比放大之后的宽度应该为: （60 * 340) / 120 = 170

注意，这个高度比实际屏幕宽度小

那么图标以高占比放大之后的高度应该为: (60 * 340) / 120 = 170

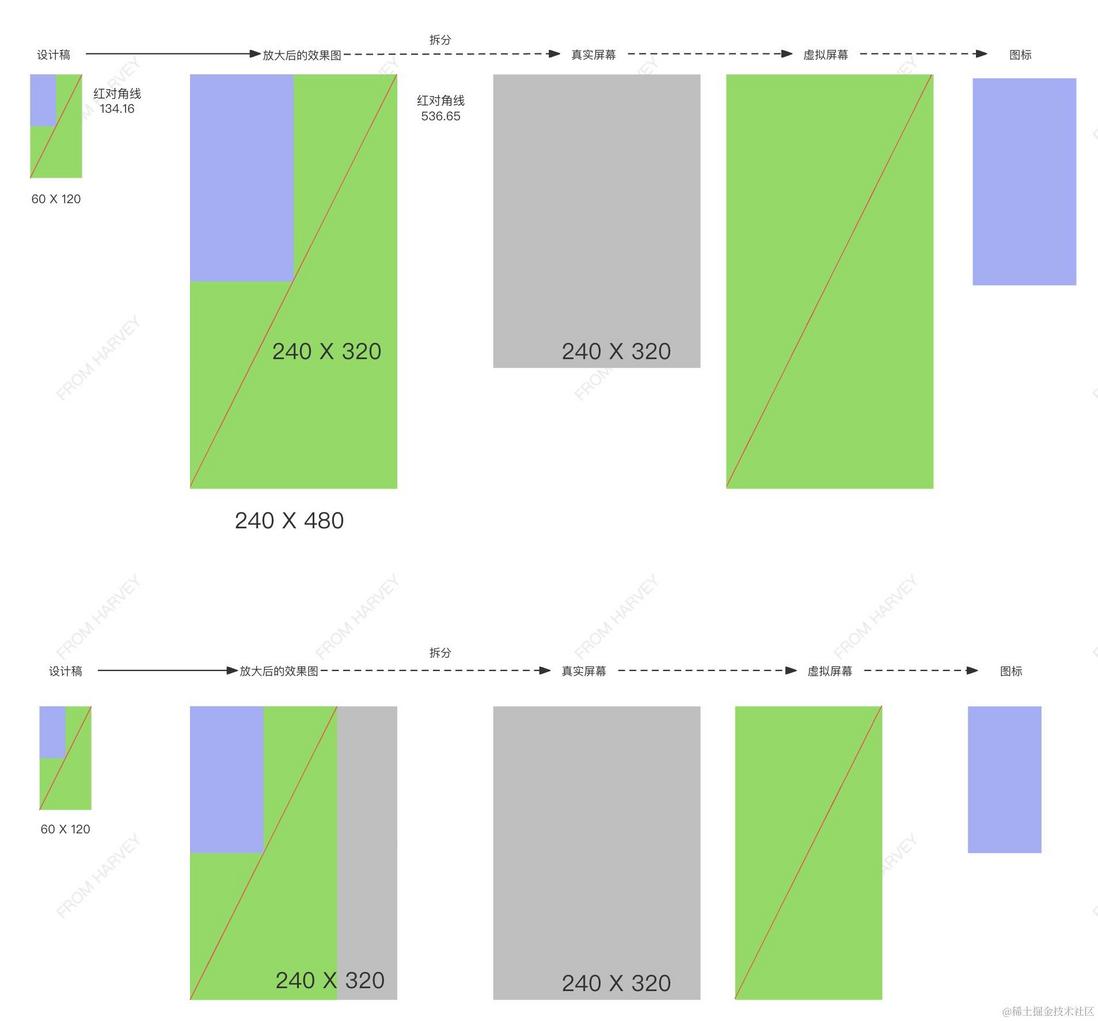

两种基准的效果图

图中第一行示意图是采用“以屏幕宽为基准”的算法，第二行示意图是采用“以屏幕高度为基准”

鸿蒙OS开发问题：【尺寸适配算法】

基准算法实现

回看“问题1”中的算法实现，其采用的是”以屏幕宽为基准“的算法

const DESIGN_WIDTH = 360;
const DESIGN_HEIGHT = 780;
...

static adaptDimension(value: number): number {
   //获取分辨率，具体的获取代码是在下段代码中
  let deviceDisplay: display.Display = GlobalContext.getContext().getObject('display') as display.Display;

  //计算设计稿与设备的宽度缩放比例
  let widthScale = deviceDisplay.width / DESIGN_WIDTH;

  //通过宽度的缩放比例计算出，deviceDisplay.width宽度应该对应的高度
  let virtualHeight = widthScale * DESIGN_HEIGHT;

  //计算设计稿对角线长度
  let designDim = Math.sqrt(DESIGN_WIDTH * DESIGN_WIDTH + DESIGN_HEIGHT * DESIGN_HEIGHT);

  //计算设计稿对应的理想屏幕对角线长度
  let virtualDim = Math.sqrt(deviceDisplay.width * deviceDisplay.width + virtualHeight * virtualHeight);

  // 由于是采用宽高比，以宽为基准的计算方法，所以对于输入值来讲，输出值的计算公式为
  // virtualDim / 理想值 = designDim / value
  // 即：virtualDim*value / designDim

  return virtualDim * value / designDim;
}

...
复制

async onWindowStageCreate(windowStage: window.WindowStage) {
  //获取分辨率, 将获取到的分辨率存放在GlobalContext这个文件中的Map变量中
  GlobalContext.getContext().setObject('display', await display.getDefaultDisplaySync());
 ......
}

复制

接下来，再用“以屏幕高度为基准”来实现一遍

adaptDimension2(value: number): number {
  let deviceDisplay: display.Display = GlobalContext.getContext().getObject('display') as display.Display;

  let deviceHeight = deviceDisplay.height
  console.log('display：' + deviceDisplay.width + 'x' + deviceDisplay.height)

  let heightScale = deviceHeight / DESIGN_HEIGHT;
  let virtualWidth = heightScale * DESIGN_WIDTH;
  let designDim = Math.sqrt(DESIGN_WIDTH * DESIGN_WIDTH + DESIGN_HEIGHT * DESIGN_HEIGHT);
  let virtualDim = Math.sqrt(deviceHeight * deviceHeight + virtualWidth * virtualWidth);
  return virtualDim * value / designDim;
}
复制
