精华！OSPF综合实验

安全建
• 阅读 236

今天给大家分享的OSPF综合实验是，OSPF的理论一旦掌握好，实验其实就非常简单了，那么下面大家就打开Ensp模拟器开启实验之旅吧！

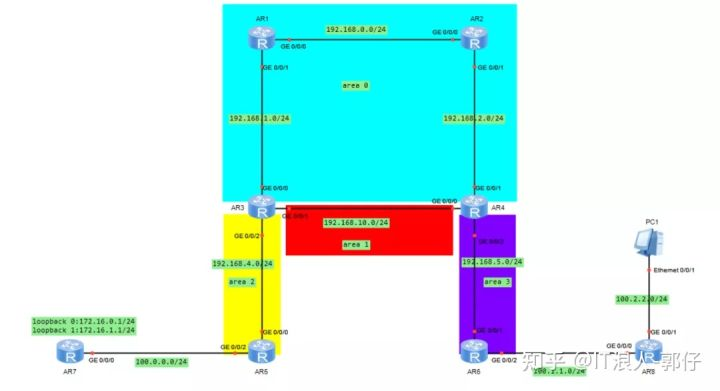

实验拓扑

精华！OSPF综合实验

实验需求

按照图示配置好IP地址，PC1网关指向为R8
OSPF划分为4个区域，其中192.168.0.0/24，192.168.1.0/24，192.168.2.0/24属于AREA 0，192.168.10.0/24属于AREA1，192.168.4.0/24，100.0.0.0/24属于AREA2，192.168.5.0，100.1.1.0/24属于AREA3
为了防止链路中断引起的骨干区域隔离，在R3和R4上配置虚连接
在R5上配置到达172.16.0.0/24和172.16.1.0/24网段的静态路由，并引入到OSPF内部
在R7和R8上配置默认路由，下一跳指向R5和R6
在ASBR上对172.16.0.0/24和172.16.1.0/24网段进行准确的路由聚合
在R3和R4上分别对AREA 0的网段进行路由聚合
将AREA3配置为NSSA区域
在R6上配置到达100.2.2.0/24网段的静态路由，并引入到AREA3
在AREA0配置区域认证，密码为123456

实验步骤

01配置相应接口IP地址及loopback 环回口地址

02按照图示分区域配置OSPF

AR1
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
AR2
[Huawei]ospf
[Huawei-ospf-1]area
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net
[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]ar
[Huawei-ospf-1-area-0.0.0.0]arp-ping
[Huawei-ospf-1-area-0.0.0.0]area
[Huawei-ospf-1-area-0.0.0.0]area
[Huawei-ospf-1-area-0.0.0.0]area 3
[Huawei-ospf-1-area-0.0.0.3]net
[Huawei-ospf-1-area-0.0.0.3]network 192.168.5.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.3]area 1
[Huawei-ospf-1-area-0.0.0.1]net
[Huawei-ospf-1-area-0.0.0.1]network 192.168.10.0 0.0.0.255
AR3
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]area 1
[Huawei-ospf-1-area-0.0.0.1]network 192.168.10.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1]area 2
[Huawei-ospf-1-area-0.0.0.2]net
[Huawei-ospf-1-area-0.0.0.2]network 192.168.4.0 0.0.0.255
AR4
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
AR5
[Huawei]ospf
[Huawei-ospf-1]ar
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]net
[Huawei-ospf-1-area-0.0.0.2]network 192.168.4.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.2]network 100.0.0.0 0.0.0.255
AR6
[Huawei]ospf
[Huawei-ospf-1]ar
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]net
[Huawei-ospf-1-area-0.0.0.3]network 192.168.5.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.3]net
[Huawei-ospf-1-area-0.0.0.3]network 100.1.1.0 0.0.0.255
03在R3和R4上配置虚连接
AR3
[Huawei-ospf-1-area-0.0.0.1]vlink-peer 192.168.10.2
AR4
[Huawei-ospf-1-area-0.0.0.1]vlink-peer 192.168.1.1
04静态路由，并引入到OSPF内部
AR5
[Huawei]IP route-static 172.16.0.1 24 100.0.0.1
[Huawei]IP route-static 172.16.1.1 24 100.0.0.1
[Huawei-ospf-1]import-route static
在AR3上查看OSPF 路由表
[Huawei]dis ip routing-table protocol ospf

Route Flags: R - relay, D - download to fib

Public routing table : OSPF

     Destinations : 7        Routes : 7

OSPF routing table status : <Active>

     Destinations : 7        Routes : 7

Destination/Mask Proto Pre Cost Flags NextHop Interface

  100.0.0.0/24  OSPF    10   2           D   192.168.4.1     GigabitEthernet

0/0/2

  100.1.1.0/24  OSPF    10   3           D   192.168.10.2    GigabitEthernet

0/0/1

 172.16.0.0/24  O_ASE   150  1           D   192.168.4.1     GigabitEthernet

0/0/2

 172.16.1.0/24  O_ASE   150  1           D   192.168.4.1     GigabitEthernet

0/0/2

192.168.0.0/24  OSPF    10   2           D   192.168.1.2     GigabitEthernet

0/0/0

192.168.2.0/24  OSPF    10   2           D   192.168.10.2    GigabitEthernet

0/0/1

192.168.5.0/24  OSPF    10   2           D   192.168.10.2    GigabitEthernet

0/0/1
05在R7和R8上配置默认路由，下一跳指向R5和R6
AR7
[Huawei]ip route-static 192.168.4.0 24 100.0.0.2
AR8
[Huawei]ip route-static 192.168.5.0 24 100.1.1.1
06在ASBR上对172.16.0.0/24和172.16.1.0/24网段进行准确的路由聚合
[Huawei-ospf-1]asbr-summary 172.16.0.0 255.255.254.0
在AR7上PING 测试连通性
[Huawei]ping 192.168.4.1
PING 192.168.4.1: 56 data bytes, press CTRL_C to break

Reply from 192.168.4.1: bytes=56 Sequence=1 ttl=255 time=30 ms
Reply from 192.168.4.1: bytes=56 Sequence=2 ttl=255 time=40 ms
Reply from 192.168.4.1: bytes=56 Sequence=3 ttl=255 time=10 ms
Reply from 192.168.4.1: bytes=56 Sequence=4 ttl=255 time=40 ms
Reply from 192.168.4.1: bytes=56 Sequence=5 ttl=255 time=10 ms

--- 192.168.4.1 ping statistics ---

5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 10/26/40 ms

在AR8上测试连通性
[Huawei]ping 192.168.5.1
PING 192.168.5.1: 56 data bytes, press CTRL_C to break

Reply from 192.168.5.1: bytes=56 Sequence=1 ttl=254 time=30 ms
Reply from 192.168.5.1: bytes=56 Sequence=2 ttl=254 time=30 ms
Reply from 192.168.5.1: bytes=56 Sequence=3 ttl=254 time=30 ms
Reply from 192.168.5.1: bytes=56 Sequence=4 ttl=254 time=20 ms
Reply from 192.168.5.1: bytes=56 Sequence=5 ttl=254 time=30 ms

--- 192.168.5.1 ping statistics ---

5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 20/28/30 ms

07在R3和R4上分别对AREA 0的网段进行路由聚合
AR3
abr-summary 192.168.0.0 255.255.252.0
AR4
abr-summary 192.168.0.0 255.255.252.0
查看OSPF 路由表，发现已经聚合
[Huawei]DIS IP routing-table protocol ospf

Route Flags: R - relay, D - download to fib

Public routing table : OSPF

     Destinations : 5        Routes : 5

OSPF routing table status : <Active>

     Destinations : 5        Routes : 5

Destination/Mask Proto Pre Cost Flags NextHop Interface

  100.0.0.0/24  OSPF    10   4           D   192.168.5.1     GigabitEthernet

0/0/1

 172.16.0.0/23  O_ASE   150  2           D   192.168.5.1     GigabitEthernet

0/0/1

192.168.0.0/22  OSPF    10   3           D   192.168.5.1     GigabitEthernet

0/0/1

192.168.4.0/24  OSPF    10   3           D   192.168.5.1     GigabitEthernet

0/0/1
192.168.10.0/24 OSPF 10 2 D 192.168.5.1 GigabitEthernet
0/0/1
08将AREA3配置为NSSA区域
AR4
[Huawei]ospf
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]nssa
AR6
[Huawei]ospf
[Huawei-ospf-1]area 3
[Huawei-ospf-1-area-0.0.0.3]nssa
09在R6上配置到达100.2.2.0/24网段的静态路由，并引入到AREA3
AR6
[Huawei]ip route-static 100.2.2.0 24 100.1.1.2
[Huawei-ospf-1]import-route static
010在AREA0配置区域认证，密码为123456
AR1
[Huawei-ospf-1-area-0.0.0.0]authentication-mode simple cipher 123456
AR2
[Huawei-ospf-1-area-0.0.0.0]authentication-mode simple cipher 123456
AR3
[Huawei-ospf-1-area-0.0.0.0]authentication-mode simple cipher 123456
AR4
[Huawei-ospf-1-area-0.0.0.0]authentication-mode simple cipher 123456
