通信协议是指双方实体完成通信或服务所必须遵循的规则和约定，从而确保网络中数据顺利地传送到确定的地方，通信协议作为一个网络通信模型，提供了一整套网络传输协议，由于协议家族中的两大核心协议：TCP（传输控制协议）和IP（网际协议）为该家族中最早通过的标准，所以通常将通信协议家族称为TCP/IP协议族。

由于在网络中通信协议采用分层结构，当多个层次的协议同时工作时，规则类似与计算机中的栈空间，所以也被称为TCP/IP协议栈。

1. 如何进行通信交互？

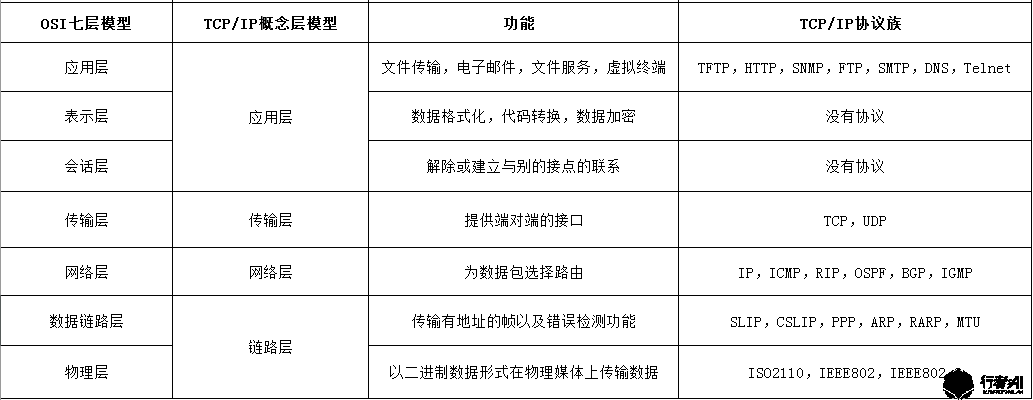

1.1 计算机网络体系结构分层：OSI七层模型、TCP/IP概念层模型

1.2 网络传输流程概览

2. 什么是ARP协议

ARP(Address Resolution Protocol)协议是地址解析协议，作用与以太网环境，在以太网中，数据传输寻址是通过MAC地址而不是IP地址，从而依赖ARP协议将已知IP地址转换为MAC地址供寻址使用。

ARP协议工作在数据链路层，与硬件接口通信，同时为上层协议提供服务。 例：某IP数据包通过以太网进行传输过程中，以太网设备是不能识别32位IP地址的，而是以48位以太网地址（MAC地址）传输数据包的。此时则需要通过ARP协议对IP地址解析为对应的MAC地址。

2.1 ARP缓存表

每台主机都有一张ARP缓存表，它记录着以太网中近期交互的主机IP地址和MAC地址的对应关系。

windows/linux下可以通过命令行输入“arp -a”查看本机ARP缓存表

2.2 ARP动态映射

动态映射时，每次只要机器知道另一台需要通信主机的局域网IP地址，就可以使用协议找出物理地址。实现动态映射协议为ARP和RARP两种。

• ARP把IP地址映射为物理地址
• RARP把物理地址映射为IP地址 由此便可以完成自己ARP缓存表的动态映射动作。

2.3 ARP请求与响应过程

① PC1想发送数据给PC2时，PC1首先会在本地的ARP缓存表中查看PC2的MAC地址。因为局域网内通信时，需要明确自己的目标，获取目标的IP地址及MAC地址。

② 如果PC1在缓存表中没有找到PC2对应的MAC地址，便会将ARP请求帧广播到以太网中所有的主机。该帧中包括PC1的IP地址和MAC地址和目标主机PC2的IP地址。

③ 以太网中所有的主机都会接收到广播的ARP请求并会检查是否自己的IP与是否是PC2的IP。如果发现不匹配，则会忽略这个ARP请求。

④ PC2发现请求IP与自己匹配，则将PC1的IP地址和MAC地址添加至自己本地的ARP缓存表中。

⑤ PC2将包含其MAC地址的ARP回复包以单播的形式发送给PC1。

⑥ PC1接收到PC2的ARP回复包，将主机PC2的IP地址和MAC地址添加到自己的本地ARP缓存表，便可以正常的与P2进行消息交互了。

本地ARP缓存是有生存周期的，默认ARP生存周期为120s

2.4 ARP报文分析

• 硬件类型：表示硬件地址的类型（1表示以太网地址，还可能表示令牌环地址）
• 协议类型：表示要映射的协议地址类型（0x0800表示IP地址）
• 硬件地址长度：指出该报文中硬件地址的长度（ARP报文中，该值为6）
• 协议地址长度：该报文中协议地址的长度（ARP报文中，该值为4）
• op：操作字段，共4种（1.ARP请求，2.ARP应答，3.RARP请求，4.RARP应答）
• 发送者硬件地址：发送方设备的硬件地址
• 发送者IP地址：发送方设备IP地址
• 目的硬件地址：接收方设备硬件地址
• 目的IP地址：接收方设备IP地址

2.5 ARP报文抓取

开启混杂模式下监听所在以太网中的ARP报文，根据上面的报文格式分析，选中的ARP报文是MAC地址为04:e6:76:68:59:ea的主机发出的ARP广播报，目的是为了获取IP地址为192.168.1.248的主机的MAC地址。

3. 基于ARP协议攻击

3.1 ARP协议缺陷

ARP协议是建立在信任局域网内所有节点的基础上，它很高效，但是并不安全。它是无状态的协议，不会检查自己是否发过请求包，也无法判断是否是合法的应答，只要收到目标MAC是自己的ARPreply包或arp广播包，都会接收并缓存。这就为ARP欺骗提供了可能，恶意节点可以发布虚假的ARP报文从而影响网内节点的通信，甚至可以做“中间人”，发起中间人攻击。

3.2 常见的ARP攻击

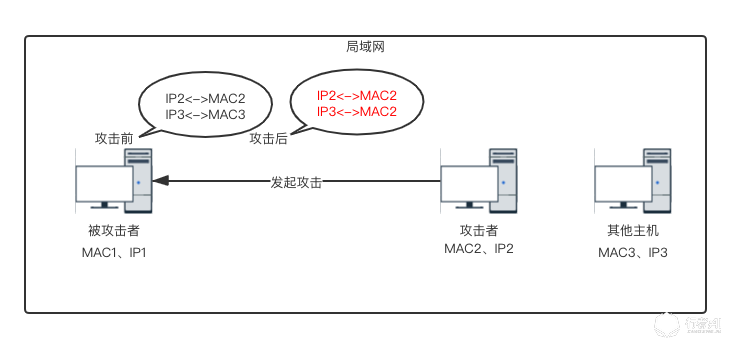

① ARP断网攻击：伪造ARP报文并频繁发送至局域网中，强制篡改被攻击者的ARP缓存表，导致被攻击者所有流量发送至攻击者或未知地址，无法发出网络请求至公网。

② ARP中间人攻击：与断网攻击类似，区别是打开流量转发，被攻击者的流量便会流经攻击者才转发至公网，攻击者便可以分析抓取的流量内信息，甚至篡改。

3.3 ARP攻击原理分析

① 假冒ARPreply包（单播或广播），向单体主机或多台主机发送虚假的IP/MAC地址。

② 假冒ARPrequest包（单播或广播），实际上是单播或广播虚假的IP,MAC映射。

③ 假冒中间人，启用包转发向两端主机发送假冒的ARPreply，由于ARP缓存老化机制，有时还需要做周期性连续性欺骗。

3.4 攻击流程

使用kali系统或centos系统，kali系统天然自带很多攻击工具，所以实现比较简单，centos需要额外安装一些工具* >Kali 是一个基于 Debian 的 Linux 发行版。目标旨在尽可能多的包含渗透和审计工具，所以大多数做安全测试的开源工具都被囊括在其中。 Kali是一个安全工具，有着像 NMap 和 Wireskark 这样的经典信息采集工具、也有像 Hydra、Crunch、Hashcat、以及 John the Ripper 这样的密码破解工具。

重要的是，Kali并不是一个平时可以随意使用的系统，使用不当会造成很多实质性的危害。所以若使用Kali，请合理合法的发挥他的优势，否则在给别人带来危害时，同时给自己也会带来无法弥补的麻烦。

① 发起局域网内攻击时，需要明确自己的目标，获取目标的IP地址及网关的IP地址。

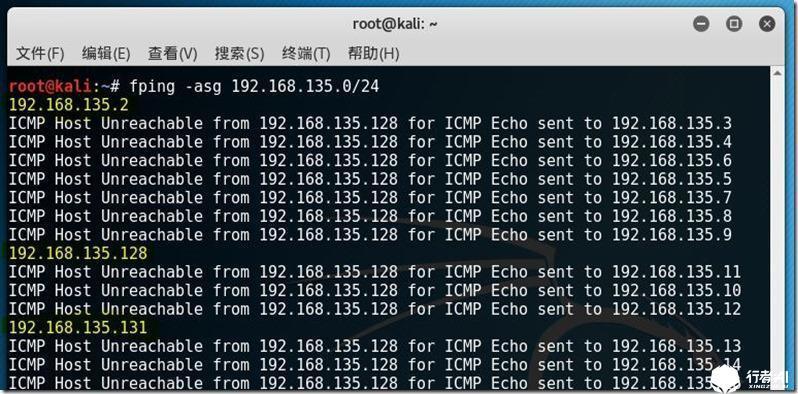

查看同一局域网内在线的主机情况： >fping -asg 192.168.xxx.0/24 >

如何甄别谁的ip才是你要攻击的ip，也可以根据ARP缓存表中的MAC地址进行厂牌分析，还可以进行传说中的社会工程学～

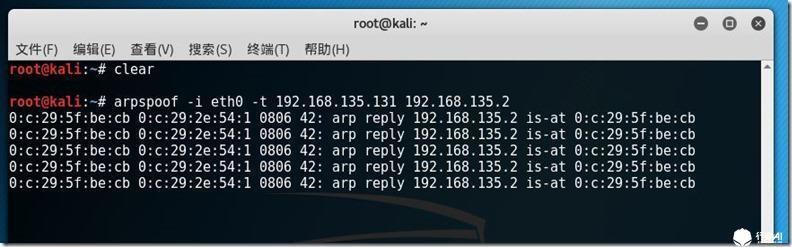

② 找到需要攻击的在线主机后，便可以开始非常简单的一行命令攻击。

arpspoof -i eth0 -t 192.168.135.131 192.168.135.2 >

• eth0:网卡
• 第一个IP:被攻击者IP
• 第二个IP:在他ARP缓存表中伪造的身份（比如这里写网关ip，他会认为你才是网关）

发起命令后，将会进行持续的ARP轰炸，不断的告诉被攻击者，你要找的网关是我，你把包都发给我。在没有打开流量转发的时候，被攻击者目前应该已经处于断网状态了，大功告成。

3.5 防御方法

• 在客户端使用arp命令绑定网关的真实MAC地址命令如下：arp-d*(先清除错误的ARP表)arp-s192.168.xxx.xxx xx-xx-xx-xx-xx-xx(静态指定网关的MAC地址)
• 在交换机上做端口与MAC地址的静态帮定。
• 在路由器上做IP地址与MAC地址的静态绑定。
• 使用”ARPSERVER”按一定时间间隔广播网段内所有主机的正确IP-MAC映射表。
• 最主要是要提高用户的安全意识，养成良好的安全习惯，包括：及时安装系统补丁程序，为系统设置强壮的密码，安装防火墙，安装有效的杀毒软件并及时升级病毒库
• 不主动进行网络攻击，不随便运行不受信任的软件。

温馨提示：不要轻易在任何现实环境中进行此类攻击测试，可以自己通过组网搭建虚拟环境进行此类攻击测试。
