前言

近几年,互联网与交通运输的融合,改变了交易模式,影响着运输组织和经营方式,改变了运输主体的市场结构、模糊了运营与非营运的界限,也更好的实现了交通资源的集约共享,同时使得更多依靠外力和企业推动交通信息化成为可能。互联网交通具有巨大的潜力、发展迅速、生态浩大,需要政府顺势而为,紧跟发展态势,加强引导、转变职能、创新政府管理与市场监管的模式。而城市轨道交通的投资体量巨大,一条线路动辄上百亿元,如何保证投资效益、提升投资管理工作的精确性和可控性是当务之急。应引入“互联网+”思维,研发基于“互联网+”的城市轨道交通系统。在分析现有投资管理存在问题基础上,这里对该系统的应用特点及主要功能进行了深入阐述,旨在完善提高系统的功能分布和用户体验。

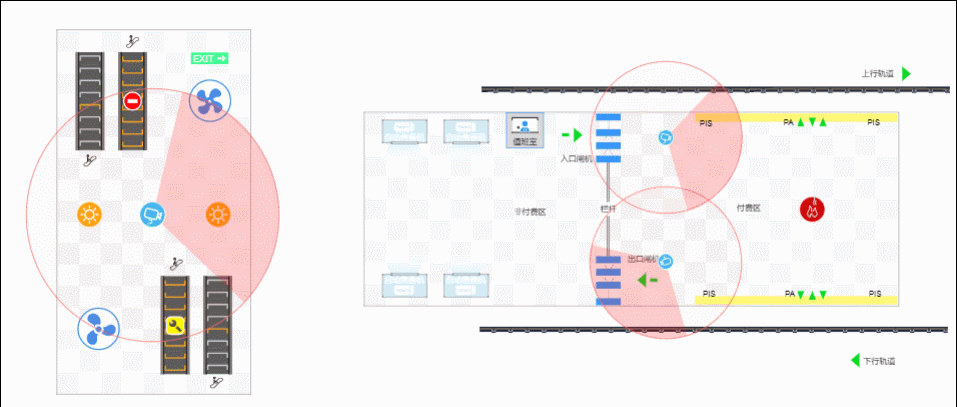

B/S 工业互联网 地铁行业

http://www.hightopo.com/demo/...

代码实现

场景搭建

我们先来搭建基础场景,因为这个场景是在 2D 的基础上实现的,因此我们需要用拓扑组件 ht.graph.GraphView 来搭建基础场景:

dataModel = new ht.DataModel();// 数据容器,用来存储数据节点
graphView = new ht.graph.GraphView(dataModel);// 拓扑组件
graphView.addToDOM();// 将拓扑组件添加到 body 体中

上面代码中出现的 addToDOM 方法将组建添加到 DOM 的 body 中,HT(https://hightopo.com)的组件一般都会嵌入 BorderPane、SplitView 和 TabView 等(均为 HT 的组件)容器中使用,而最外层的 HT 组件则需要用户手工将 getView() 返回的底层 div 元素添加到页面的 DOM 元素中,这里需要注意的是,当父容器大小变化时,如果父容器是 BorderPane 和 SplitView 等这些 HT 预定义的容器组件,则 HT 的容器会自动递归调用孩子组件 invalidate 函数通知更新。但如果父容器是原生的 html 元素, 则 HT 组件无法获知需要更新,因此最外层的 HT 组件一般需要监听 window 的窗口大小变化事件,调用最外层组件 invalidate 函数进行更新。

为了最外层组件加载填充满窗口的方便性,HT 的所有组件都有 addToDOM 函数,其实现逻辑如下,其中 iv 是 invalidate 的简写:

addToDOM = function(){
    var self = this,
        view = self.getView(),// 获取组件的底层 div
        style = view.style;
    document.body.appendChild(view);// 将组件底层div添加进body中
    style.left = '0';// ht 默认将所有的组件的position都设置为absolute绝对定位
    style.right = '0';
    style.top = '0';
    style.bottom = '0';
    window.addEventListener('resize', function () { self.iv(); }, false);// 窗口大小改变事件,调用刷新函数
}

场景导入

在 HT 中,常用的一种方法将场景导入到内部就是靠解析 JSON 文件,用 JSON 文件来搭建场景的好处之一就是可以循环利用,我们今天的场景就是利用 JSON 画出来的。接下来 HT 将利用 ht.Default.xhrLoad 函数载入 JSON 场景,并用 HT 封装的 DataModel.deserialize(json) 来反序列化(http://hightopo.com/guide/gui...),并将反序列化的对象加入 DataModel:

ht.Default.xhrLoad('demo2.json', function(text) {
    var json = ht.Default.parse(text);
    if(json.title) document.title = json.title;//将 JSON 文件中的 titile 赋给全局变量 titile
    dataModel.deserialize(json);//反序列化
    graphView.fitContent(true);//缩放平移拓扑以展示所有图元,即让所有的元素都显示出来
});

在 HT 中,Data 类型对象构造时内部会自动被赋予一个 id 属性,可通过 data.getId() 和 data.setId(id) 获取和设置,Data 对象添加到 DataModel 之后不允许修改 id 值,可通过 dataModel.getDataById(id) 快速查找 Data 对象。但是一般建议 id 属性由 HT 自动分配,用户业务意义的唯一标示可存在 tag 属性上,通过 Data#setTag(tag) 函数允许任意动态改变 tag 值,通过DataModel#getDataByTag(tag) 可查找到对应的 Data 对象,并支持通过 DataModel#removeDataByTag(tag) 删除 Data 对象。我们这边通过在 JSON 中设置 Data 对象的 tag 属性,在代码中通过 dataModel.getDataByTag(tag) 函数来获取该 Data 对象:

{
    "c": "ht.Block",
    "i": 3849,
    "p": {
        "displayName": "通风1",
        "tag": "fan1",
        "position": {
            "x": 491.24174,
            "y": 320.88985
        },
        "width": 62,
        "height": 62
    }
}
var fan1 = dataModel.getDataByTag('fan1');
var fan2 = dataModel.getDataByTag('fan2');
var camera1 = dataModel.getDataByTag('camera1');
var camera2 = dataModel.getDataByTag('camera2');
var camera3 = dataModel.getDataByTag('camera3');
var redAlarm = dataModel.getDataByTag('redAlarm');
var yellowAlarm = dataModel.getDataByTag('yellowAlarm');

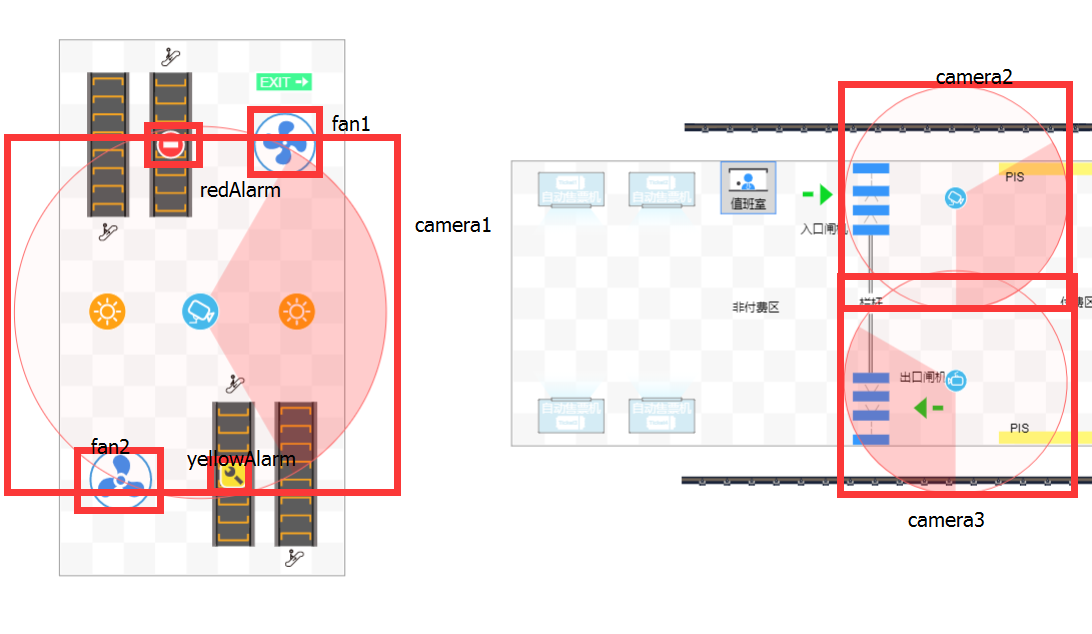

我在下图中做了各标签对应的元素:
B/S 工业互联网 地铁行业

动画

接着我们对需要旋转、闪烁的对象进行设置,HT 中对“旋转”封装了 setRotation(rotation) 函数,通过获得对象当前的旋转角度,在这个角度的基础上再增加某个弧度,通过 setInterval 定时调用,这样就能在一定的时间间隔内旋转相同的弧度:

setInterval(function(){
    var time = new Date().getTime();
    var deltaTime = time - lastTime;
    var deltaRotation = deltaTime * Math.PI / 180 * 0.1;
    lastTime = time;

    fan1.setRotation(fan1.getRotation() + deltaRotation*3);
    fan2.setRotation(fan2.getRotation() + deltaRotation*3);
    camera1.setRotation(camera1.getRotation() + deltaRotation/3);
    camera2.setRotation(camera2.getRotation() + deltaRotation/3);
    camera3.setRotation(camera3.getRotation() + deltaRotation/3);

    if (time - stairTime > 500) {
        stairIndex--;
        if (stairIndex < 0) {
            stairIndex = 8;
        }
        stairTime = time;
    }

    for (var i = 0; i < 8; i++) {// 因为有一些相似的元素我们设置的 tag 名类似,只是在后面换成了1、2、3,所以我们通过 for 循环来获取
        var color = stairIndex === i ? '#F6A623' : '#CFCFCF';
        dataModel.getDataByTag('stair_1_' + i).s('shape.border.color', color);
        dataModel.getDataByTag('stair_2_' + i).s('shape.border.color', color);
    }

    if (new Date().getSeconds() % 2 === 1) {
        yellowAlarm.s('shape.background', null);
        redAlarm.s('shape.background', null);
    }
    else {
        yellowAlarm.s('shape.background', 'yellow');
        redAlarm.s('shape.background', 'red');
    }
}, 5);

当然还是可以通过 HT 封装的动画进行操作,不过这里不一次性投食太多,有兴趣的可以看看我发布的 https://www.cnblogs.com/xhloa... 等其它文章。

HT 还封装了 setStyle 函数用来设置样式,可简写为 s,具体样式请参考 HT for Web 样式手册(http://hightopo.com/guide/gui...):

for (var i = 0; i < 8; i++) {// 因为有一些相似的元素我们设置的 tag 名类似,只是在后面换成了1、2、3,所以我们通过 for 循环来获取

 var color = stairIndex === i ? '#F6A623' : '#CFCFCF';
    dataModel.getDataByTag('stair_1_' + i).s('shape.border.color', color);
    dataModel.getDataByTag('stair_2_' + i).s('shape.border.color', color);
}

我们还对“警告灯”的闪烁进行了定时控制,如果是偶数秒的时候,就将灯的背景颜色设置为“无色”,否则,如果是 yellowAlarm 则设置为“黄色”,如果是 redAlarm 则设置为“红色”:

if (new Date().getSeconds() % 2 === 1) {
    yellowAlarm.s('shape.background', null);
    redAlarm.s('shape.background', null);
}
else {
    yellowAlarm.s('shape.background', 'yellow');
    redAlarm.s('shape.background', 'red');
}

总结

2015 年 3 月,李克强总理在政府工作报告中首次提出“互联网+”行动计划。之后,国务院印发《关于积极推进“互联网+”行动的指导意见》,推动互联网由消费领域向生产领域拓展,从而进一步提升产业发展水平,增强行业创新能力。在此“互联网+”的背景之下,城市轨道交通行业应当紧跟时代潮流,将“互联网+”思维引入工程投资管理之中,研发一种基于“互联网+”的城市轨道交通工程投资管理系统,从而提升造价管理系统的功能分布和用户体验。“互联网+”通过行业跨界,寻找互联网与城市轨道交通工程的相关性,将传统行业的数据进行信息化处理,将原本有限的数据进行提升、分析和流转,利于“互联网+”的乘数效应,显著提升工程投资管理中数据的实时动态和完整精确。

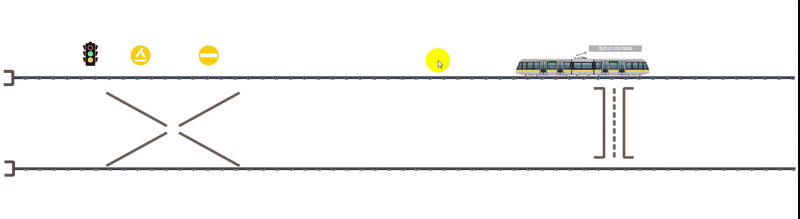

B/S 工业互联网 地铁行业

https://hightopo.com/demo/met...

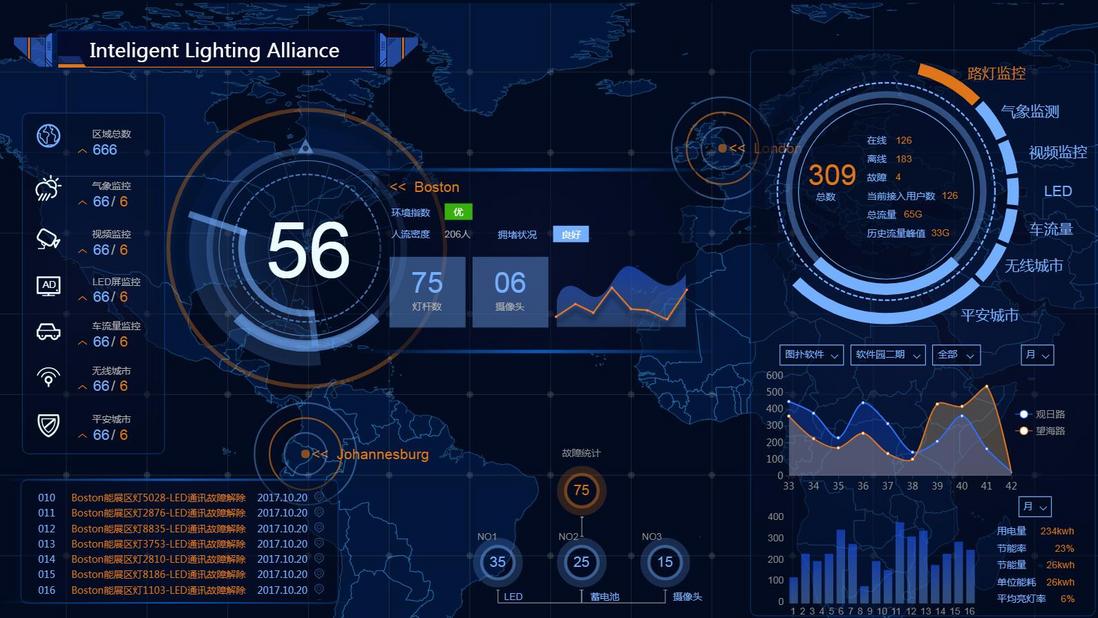

B/S 工业互联网 地铁行业

https://hightopo.com/demo/lar...
