[小 迪 导读]：
本教程在掌握基础modbusRTU标准协议概念和业务流程之后，通过真实的支持ModbusRTU标准协议的设备和DTU来进行实战演练。
系统需要使用两个设备以及若干导线：
- 温湿度传感器：采用的是SHT20传感器 Modbus工业级
- DTU：采用的是有人的口红CAT-1 DTU DR154
系统架构逻辑图如下，包括设备模拟，通道通信，模型设置，应用显示部分
操作步骤：
1.设备接线
电表信息
| 模块 | 温湿度变送器 |
|---|---|
| 型号 | SHT20传感器 |
| 类型 | Modbus 工业级 高精度 温湿度监测 |
- SHT20传感器
DTU信息
| 品牌 | 有人 |
|---|---|
| 型号 | DR154（RS485） |
| 密码（Pwd） | usr_cn |

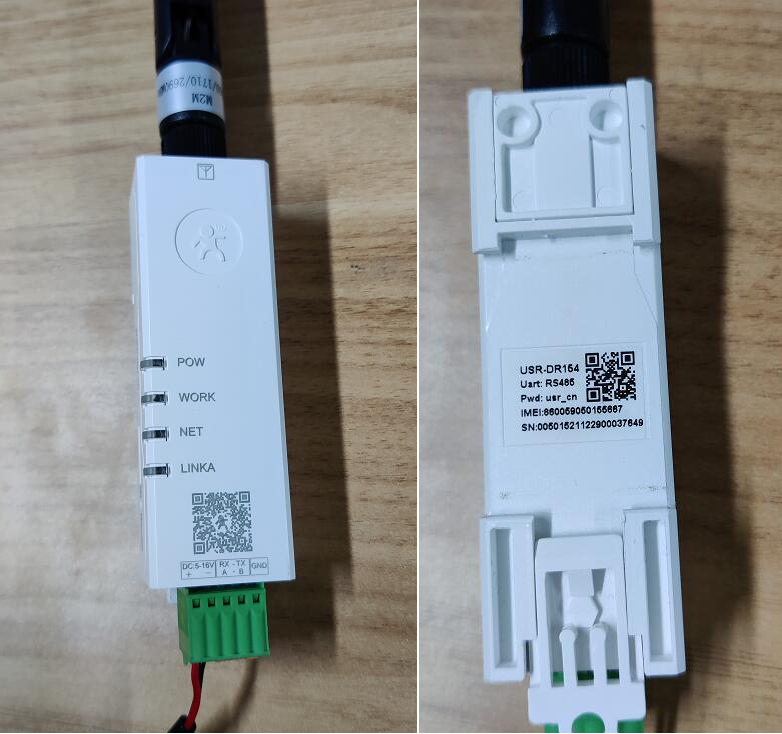

- dtu图片
操作步骤
SHT20传感器连接电源

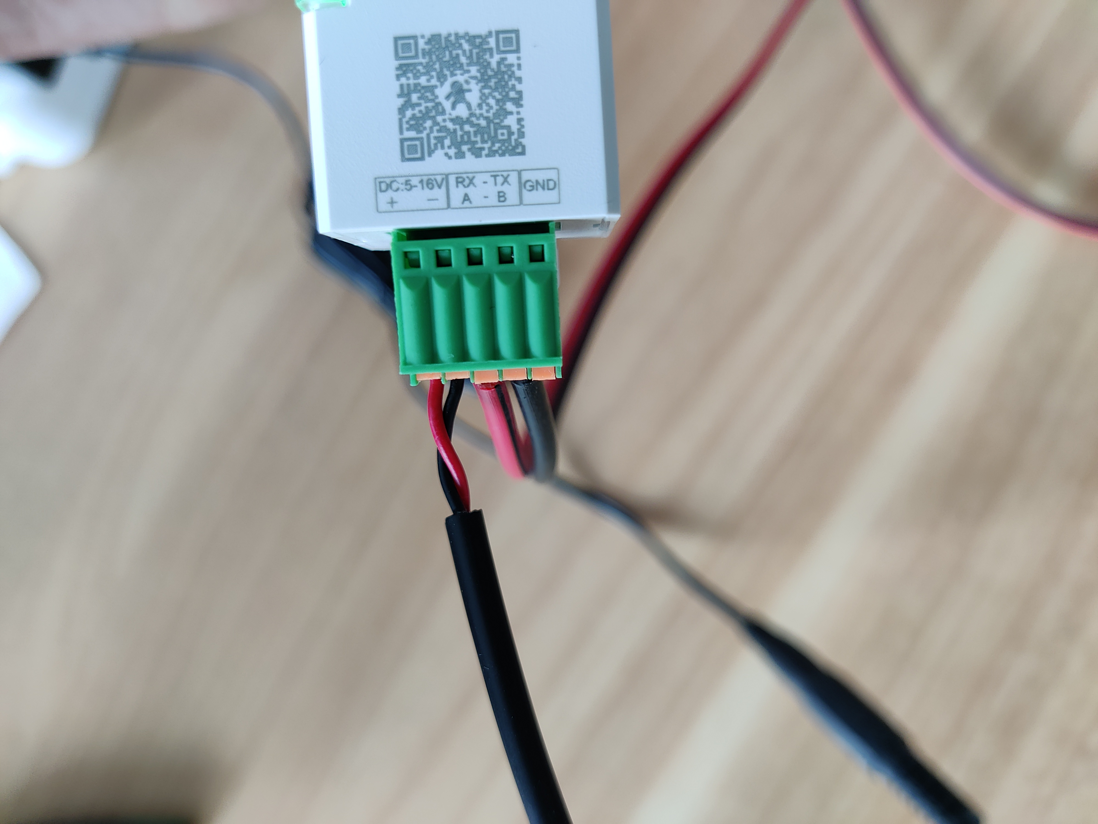

SHT20传感器根据端口图正负连接电源正负，电源可以选用电源适配器。
DTU连接电源
根据DTU上的端口图,红色线(电源线)连接DC+,黑色线(地线)连接DC-
连接DTU和SHT20传感器
根据端口图,SHT20传感器的A端口连接DTU端口的RX(A),SHT20传感器的B端口连接DTU端口的TX(B)
说明 RX为接收,TX为发送
2.dtu配置
1.DTU正面二维码下方标识正负极连接电源，A,B端连接电表，到开手机微信扫码，扫描DTU二维码进入小程序，打开蓝牙连接与DTU背部IMEI相同编号的蓝牙，进入连接，密码为usr_cn。
2.打开参数设置，设置工作模式：地址设为部署的平台地址；端口号设为20111。
说明 地址为服务器地址，端口号为服务器端口号，若无自己的物联网服务器，可选择地址:prod.dgiotcloud.cn，端口号设为20111
警告 设置dtu时，工作模式设置完后需保存再设置串口，不能一次性设置，一次性设置会导致设置不完全
勾选注册包功能，注册包数据类型选择IMEI码，将会自动生成一个IMEI码。

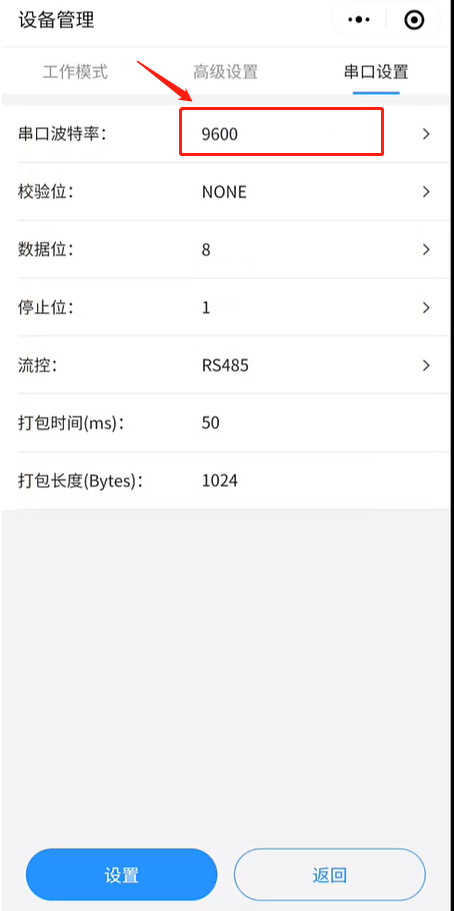

3.打开参数设置，设置串口设置：波特率设为9600，校验位选择NONE。
说明 支持ModbusRTU的设备：参数可以询问商家或者商品介绍获取设备的参数
3.创建采集通道
1.创建ModbusRTU采集通道。位置在通道管理-创建通道
2.选择Modbus采集通道并配置
3.产品添加通道后需对通道进行重启

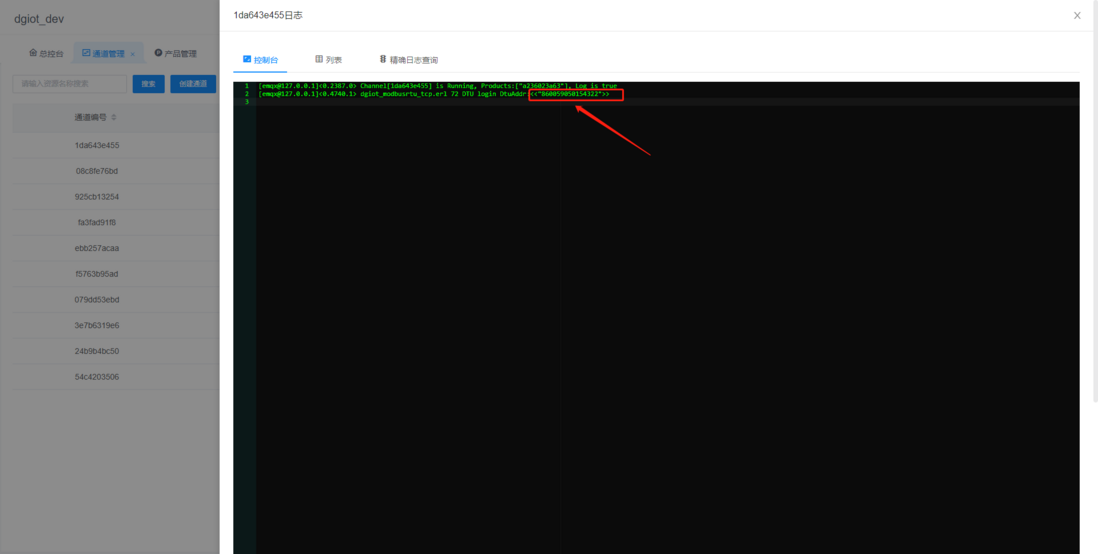

4.通道日志查看
5.创建产品
1.要连接ModbusRTU，创建一种产品即可

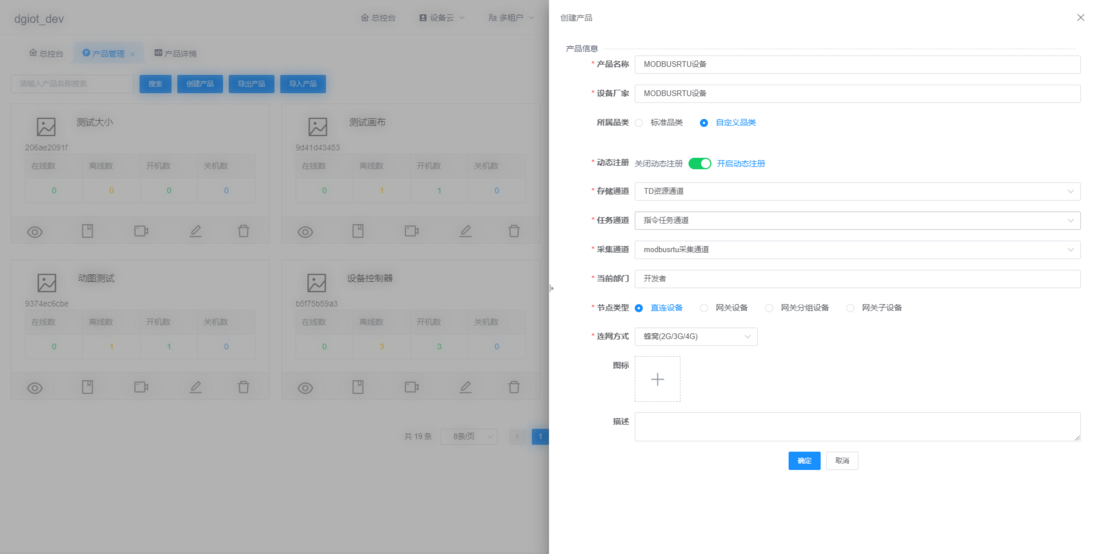

2.创建产品
ModbusRTU
3.产品物模型配置
将以下物模型代码直接复制即可
ModbusRTU
{
"events": [],
"properties": [
{
"accessMode": "r",
"dataForm": {
"address": "0X10",
"afn": "",
"byteType": "",
"bytelen": "",
"collection": "%%humid/10",
"control": "%d",
"countcollection": "%s",
"countround": "all",
"countstrategy": 20,
"da": "",
"data": "null",
"dt": "",
"iscount": "0",
"offset": 0,
"operatetype": "readCoils",
"order": 0,
"originaltype": "short16_AB",
"protocol": "MODBUSRTU",
"rate": 1,
"round": "all",
"slaveid": "0X10",
"strategy": "计算值"
},
"dataSource": {
"": [],
"_dlinkindex": "",
"address": "1",
"dis": [
{
"data": "2",
"key": "0000",
"undefined": "0000"
}
],
"operatetype": "readIregs",
"originaltype": "short16_AB",
"registersnumber": "1",
"slaveid": "temp_humid"
},
"dataType": {
"das": [],
"specs": {
"max": 100,
"min": 0,
"precision": 3,
"step": 0,
"unit": "%"
},
"type": "float"
},
"devicetype": "温湿度传感器",
"identifier": "humid",
"index": 0,
"isaccumulate": false,
"isshow": true,
"isstorage": true,
"moduleType": "properties",
"name": "湿度",
"required": true,
"updateAt": "1659081134998"
},
{
"accessMode": "r",
"dataForm": {
"address": "0X10",
"afn": "",
"byteType": "",
"bytelen": "",
"collection": "%%temp/10",
"control": "%d",
"countcollection": "%s",
"countround": "all",
"countstrategy": 20,
"da": "",
"data": "null",
"dt": "",
"iscount": "0",
"offset": 0,
"operatetype": "readCoils",
"order": 0,
"originaltype": "short16_AB",
"protocol": "MODBUSRTU",
"rate": 1,
"round": "all",
"slaveid": "0X10",
"strategy": "计算值"
},
"dataSource": {
"": [],
"_dlinkindex": "",
"address": "0",
"dis": [
{
"data": "2",
"key": "0000",
"undefined": "0000"
}
],
"operatetype": "readIregs",
"originaltype": "short16_AB",
"registersnumber": "1",
"slaveid": "temp_humid"
},
"dataType": {
"das": [],
"specs": {
"max": 100,
"min": -100,
"precision": 3,
"step": 0,
"unit": "℃"
},
"type": "float"
},
"devicetype": "温湿度传感器",
"identifier": "temp",
"index": 1,
"isaccumulate": false,
"isshow": true,
"isstorage": true,
"moduleType": "properties",
"name": "温度",
"required": true,
"updateAt": "1659081126141"
},
{
"accessMode": "r",
"dataForm": {
"address": "0X10",
"afn": "",
"byteType": "",
"bytelen": "",
"collection": "%s",
"control": "%d",
"countcollection": "%s",
"countround": "all",
"countstrategy": 20,
"da": "",
"data": "null",
"dt": "",
"iscount": "0",
"offset": 0,
"operatetype": "readCoils",
"order": 0,
"originaltype": "short16_AB",
"protocol": "MODBUSRTU",
"rate": 1,
"round": "all",
"slaveid": "0X10",
"strategy": "3"
},
"dataSource": {
"": [],
"_dlinkindex": "",
"address": "0X0001",
"dis": [
{
"data": "2",
"key": "0000",
"undefined": "0000"
}
],
"operatetype": "readIregs",
"originaltype": "bit",
"registersnumber": "2",
"slaveid": "0X01"
},
"dataType": {
"das": [],
"specs": {
"max": 10000000000000000,
"min": 0,
"precision": 3,
"step": 0,
"unit": ""
},
"type": "int"
},
"devicetype": "温湿度传感器",
"identifier": "temp_humid",
"index": 2,
"isaccumulate": false,
"isshow": false,
"isstorage": false,
"moduleType": "properties",
"name": "温湿度",
"required": true,
"updateAt": "1656584724858"
}
],
"services": [],
"tags": []
}4.如何复制物模型

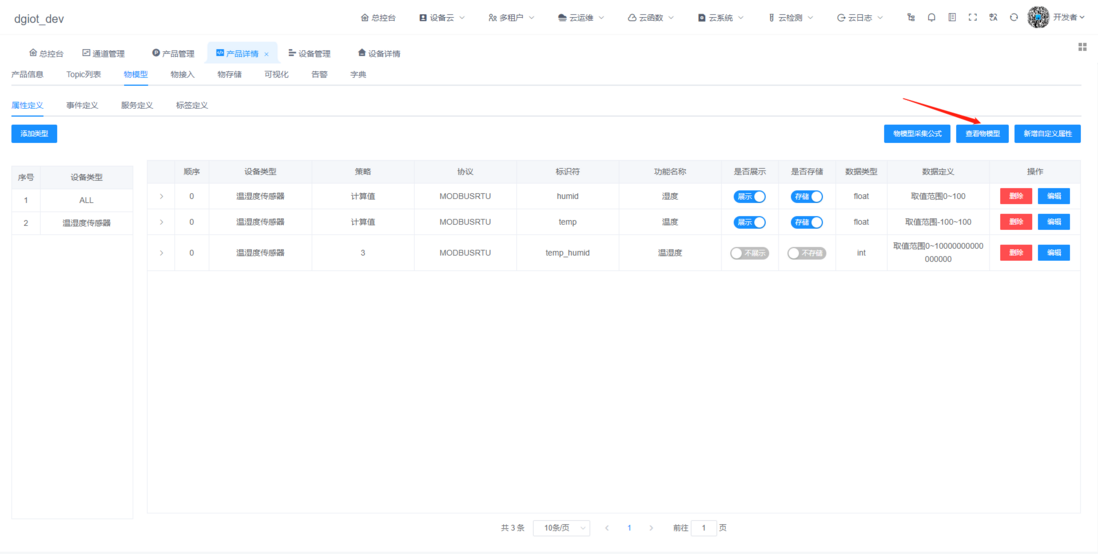

在产品管理-配置-物模型-查看物模型处
将物模型代码复制粘贴即可
复制完后可以点击编辑查看配置情况，dgiot针对modbusRTU多个数据的情况提供一次性全部读取的方案。
负责采集的物模型的下方数据来源与设备参数配置的一致
6.SHT20传感器设备连接的DTU注册成功
1.SHT20传感器设备连接的DTU注册成功
2.SHT20传感器设备连接的DTU上线成功
3.设备地图显示成功
7.ModbusRTU数据采集成功
1.SHT20传感器实时数据
2.ModbusRTU历史数据
[小 迪 提醒]
没有多个数据的modbusRTU设备的用户可以使用虚拟modbus软件自行模拟。
虚拟modbus连接点击了解详情。
[小 迪 点评]
- dgiot支持ModbusRTU协议的设备接入，有真实设备的用户尝试进行设备接入演练。
- 真实设备的接入针对新手玩家，dgiot的接线步骤将会提供很大的帮助。
