UML设计：类图说明及一步一步制作UML类图

什么是类图

UML类图是用来描述一个系统的静态结构。它既可以用于一般概念建模也可以用于细节建模。类包含了数据和行为，是面向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。

UML类图也可以用于数据建模。它可以用来描述应用程序内部或和其他用户之间的对象和信息结构。在UML中问题域终要被逐步转化，通过类来建模，通过编程语言构建这些类。类加上他们之间的关系就构成了类图，类图中还可以包含接口、包等元素，也可以包括对象、链等实例。

类图中的符号

class

类通过一个矩形表示,被两条直线分隔成3个部分，如图所示:

UML设计：类图说明及一步一步制作UML类图

Attribute（属性)

类的属性部分在单独的一行中列出了该类的每个属性。属性部分是可选的，但是当使用时，它包含以列表格式显示的类的每个属性。每一行使用格式:名称:属性类型(例如名字:字符型)。

操作（Operation）

操作记录在类图矩形的底部区域，这也是可选的。像属性一样，类的操作以列表格式显示，每个操作都在自己的行上。使用以下符号记录操作:名称(参数列表):返回值的类型

(例如设置名称(名称参数) :void)。

关系(relationship)

关联

关联指定了两个类之间的"整体/部分”关系。在关联关系中，整个类的对象将部分类的对象作为实例数据。在类图中，关联关系呈现为有向实线。

单向关联:

在单向关联中，两个类是相关的，但是只有一个类知道这种关系存在。单向关联被绘制为实线，带有指向已知类的开放箭头。

UML设计：类图说明及一步一步制作UML类图

双向(标准)关联

是两个类之间的链接。关联总是被认为是双向的；这意味着两个类都知道彼此和它们的关系，除非您将关联定义为其他类型。
两个类之间的实线表示双向关联。

UML设计：类图说明及一步一步制作UML类图

多样性

将多重符号放在关联的末尾。这些符号表示一个类与另一个类的一个实例链接的实例数量。

UML设计：类图说明及一步一步制作UML类图

例如，一家公司将有一名或多名员工，但每个员工只为一家公司工作。

关系有如下几种：

关系	说明	图形
1	1对1
0..1	0个或者1个

| 多个

0..* | 0个或者多个
1..* | 1个或者多个

可见性

用于表示谁可以访问由+、-、#和~表示的类中包含的信息，如图所示:

UML设计：类图说明及一步一步制作UML类图

超类

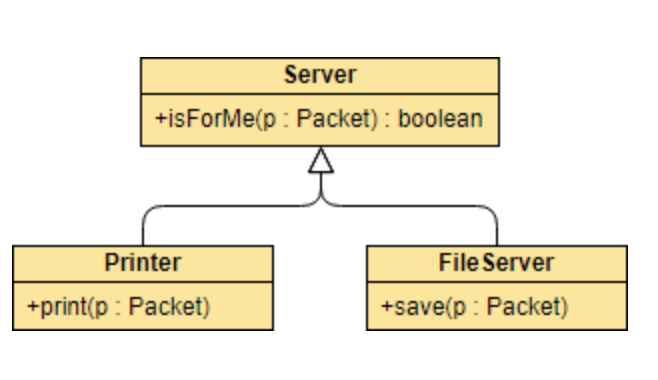

超类和更具体的事物(称为子类)之间的关系。
泛化有时被称为“是一种”关系，是通过继承过程建立起来的。
在类图中，一般化关系呈现为带有指向父类的大开放箭头的实线。

UML设计：类图说明及一步一步制作UML类图

抽象类和方法

在继承层次结构中，子类实现特定的细节，而父类定义其子类的框架。父类还为将由其子类实现的常用方法提供模板。

UML设计：类图说明及一步一步制作UML类图

抽象类的名称通常用斜体显示；或者，可以使用文本注释显示抽象类，也称为模板{abstract}，位于它的名称之后或之下。
抽象方法是一种没有实现的方法。为了创建一个抽象方法，创建一个操作并使其倾斜。

实现

实现是两件事之间的关系，其中一件事(接口)指定一个契约，另一件事(类)通过实现该契约中指定的操作来保证执行该契约。
在类图中，实现关系呈现为虚线，带有指向接口的开放箭头。

UML设计：类图说明及一步一步制作UML类图

依赖

依赖性表示两个类之间的“使用”关系。
在类图中，依赖关系呈现为虚线。
如果 A类 “使用” B类，则下列一项或多项陈述通常成立:

在类A的一个或多个方法中，类B被用作局部变量的类型
B类用作A类一个或多个方法的参数类型
类B用作类A 的一个或多个方法的返回类型
一个或多个A类方法调用一个或多个B类方法

UML设计：类图说明及一步一步制作UML类图

类图图的制作

创建类图方式有很多，若选择在线绘制类图图，可以使用visio 或者使用在线制图网站： freedgo Design。 freedgo Design 其访问地址为: https://www.freedgo.com 。freedgo design 在线制图网站是一款多类型的图形图表设计软件，软件内容自带丰富的几何图形模板，UML 用例图、状态图、类图、活动图、序列图、协作图等等。

在具体的类图图中需要把业务逻辑分解成更小、更具体的步骤。然后，考虑类图中任何可能的异常，如果是，为备选路径添加决策节点。
继续重复这个过程，直到你达到了每个人都能完全理解的简单步骤。

现在，一起开看如何使用Freedgo Design制好看的类图。
