前言

今天分享腾讯位置服务地图SDK检索功能的应用，使用公交路线规划功能实现Demo，暂时还没有做同一路线不同公交线路切换功能（后续完善此Demo）。

使用场景

公交路线规划

准备

腾讯位置服务iOS地图SDK

公交路线规划检索结果的数据说明

1、检索结果：QMSBusingRouteSearchResult中的NSArray *routes属性包含了检索到的结果，每个结果都是一个独立的公交出行方案QMSBusingRoutePlan。

2、公交出行方案：QMSBusingRoutePlan，表示从起点到终点的完整出行规划

3、出行方案的分段路线规划

4、公交线路规划：QMSBusingRouteTransitLine，到这里才是最麻烦的地方，因为是一个线路的不同方案

公交路线规划的详细说明

1、公交路线规划的起点和终点坐标的检索（不支持地名检索）

1）SDK检索参数并不支持地名检索，只有坐标检索，因此要使用检索功能就必须先通过POI检索功能来获取起点和终点的坐标位置：

- (IBAction)searchButtonClicked:(UIButton *)sender {
    _startPoiData = nil;
    _endPoiData = nil;

    // 起点：腾讯北京总部
    _startPoiOption = [[QMSPoiSearchOption alloc] init];
    _startPoiOption.keyword = _startPointTextField.text;
    [_startPoiOption setBoundaryByRegionWithCityName:@"北京" autoExtend:NO];
    [self.mapSearcher searchWithPoiSearchOption:_startPoiOption];

    // 终点：西二旗地忒站
    _endPoiOption = [[QMSPoiSearchOption alloc] init];
    _endPoiOption.keyword = _endPointTextField.text;
    [_endPoiOption setBoundaryByRegionWithCityName:@"北京" autoExtend:NO];
    [self.mapSearcher searchWithPoiSearchOption:_endPoiOption];
}

- (void)searchWithPoiSearchOption:(QMSPoiSearchOption *)poiSearchOption didReceiveResult:(QMSPoiSearchResult *)poiSearchResult {
    if (poiSearchOption == _startPoiOption) {
        _startPoiData = poiSearchResult.dataArray.firstObject;
    } else {
        _endPoiData = poiSearchResult.dataArray.firstObject;
    }


    // 添加起点终点前，先消除之前的大头针
    [self.mapView removeAnnotations:self.mapView.annotations];

    // 设置起点和终点
    QPointAnnotation *startPointAnnotation = [[QPointAnnotation alloc] init];
    startPointAnnotation.coordinate = _startPoiData.location;
    [self.mapView addAnnotation:startPointAnnotation];

    QPointAnnotation *endPointAnnotation = [[QPointAnnotation alloc] init];
    endPointAnnotation.coordinate = _endPoiData.location;
    [self.mapView addAnnotation:endPointAnnotation];

    // 发起公交路线规划检索
    [self searchBusRoute];
}

2）通过起点和终点POI数据来发起公交路线规划检索

- (void)searchBusRoute {
    if (_startPoiData != nil && _endPoiData != nil) {
        QMSBusingRouteSearchOption *option = [[QMSBusingRouteSearchOption alloc] init];
        [option setFromCoordinate:_startPoiData.location];
        [option setToCoordinate:_endPoiData.location];

        [self.mapSearcher searchWithBusingRouteSearchOption:option];
    }
}

2、显示所有路线的基本信息

1）、获取方案的数量：planCount

NSInteger planCount = busingRouteSearchResult.routes.count;

2）、创建路线方案模型数组，在这里我在保存了路线的同事，提出了几样数据：

// 路线方案
@property (nonatomic, strong) QMSBusingRoutePlan *routePlan;
// 路线预估时间
@property (nonatomic, assign) NSInteger duration;
// 路线的步行距离
@property (nonatomic, assign) CGFloat distance;
// 途径的公交车站数
@property (nonatomic, assign) NSInteger stationCount;
// 上车站名称
@property (nonatomic, strong) NSString *startStationName;

3）、获取路线的步行距离：需要遍历方案中的所有分段信息，判断是否为步行，然后累加distance：

// 遍历方案中的步骤
for (int i = 0; i < plan.steps.count; i++) {
    QMSBusingSegmentRoutePlan *segmentRoutePlan = plan.steps[i];

    // 判断步骤为步行，累计距离
    if ([self routeIsWalkingPlan:segmentRoutePlan]) {
        walkingDistance += segmentRoutePlan.distance;
    }
}

4）、获取途径的公交站总数和上车站名称：由于同一分段可能有多个公交出行方案，在此只演示了默认第一条方案：

// 判断步骤为公交
if ([self routeIsTransitPlan:segmentRoutePlan]) {
    // 遍历经过的公交
    for (int j = 0; j < segmentRoutePlan.lines.count; j++) {
        QMSBusingRouteTransitLine *line = segmentRoutePlan.lines[j];
        // 公交站数
        stationCount += line.station_count;

        // 第一站名称
        if (j == 0) {
            QMSBusStation *station = line.stations.firstObject;
            startStationName = station.title;
        }
    }
}

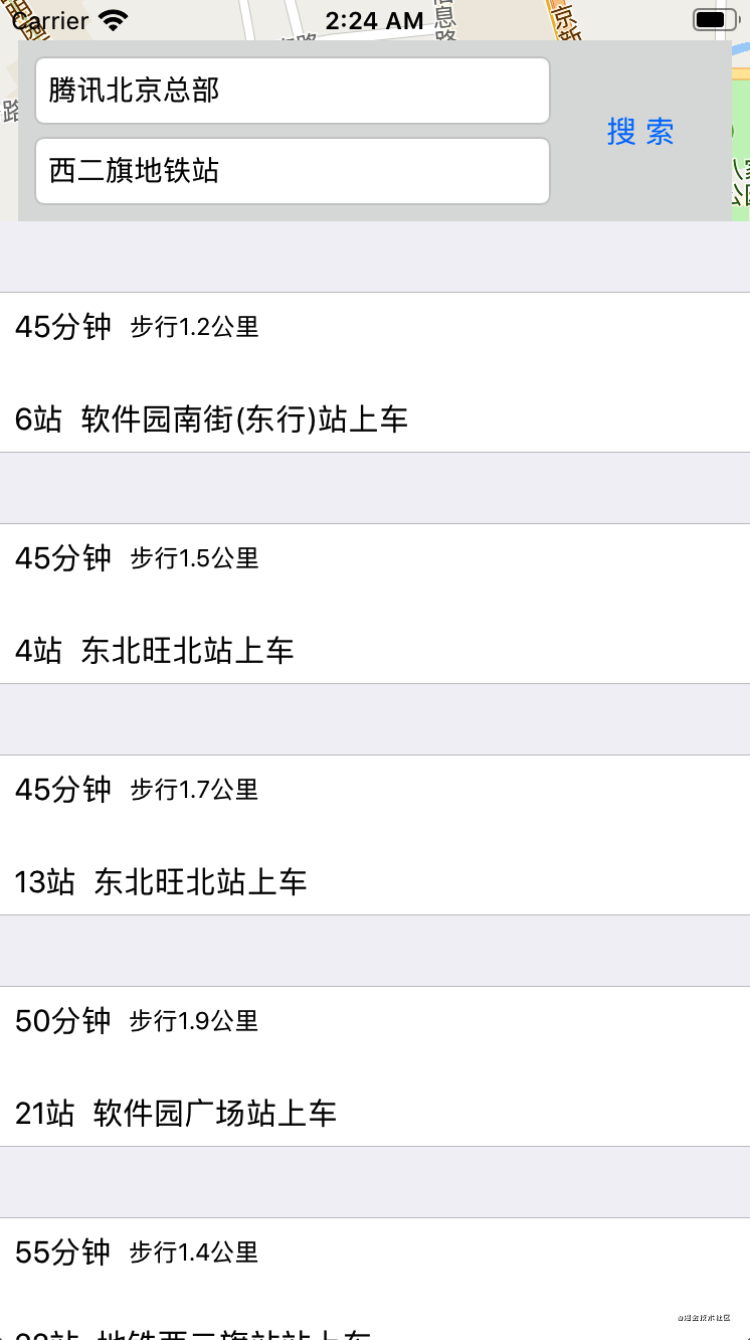

5）、通过TableView来展示所有的方案：

3、选择方案，展示路线图

1）、先获取该方案总共的分段数：

NSInteger stepCount = routePlan.steps.count;

2）、通过判断分段方案的类型，来区分虚线和蚯蚓线：

if ([self routeIsWalkingPlan:plan]) {
    // 步行虚线
    CLLocationCoordinate2D coords[plan.polyline.count];
    for (int i = 0; i < plan.polyline.count; i++) {
        NSValue *value = plan.polyline[i];
        CLLocationCoordinate2D coord = [value coordinateValue];
        coords[i] = coord;
    }

    QPolyline *walkingPolyline = [[QPolyline alloc] initWithCoordinates:coords count:plan.polyline.count];
    // QPolyline中的userData属性可以用来添加自定义的内容去判断数据
    walkingPolyline.userData = @"WALKING";
    [self.mapView addOverlay:walkingPolyline];

} else {

    // 驾车蚯蚓线
    QMSBusingRouteTransitLine *line = plan.lines[0];
    CLLocationCoordinate2D coords[line.polyline.count];
    for (int i = 0; i < line.polyline.count; i++) {
        NSValue *value = line.polyline[i];
        CLLocationCoordinate2D coord = [value coordinateValue];
        coords[i] = coord;
    }

    QPolyline *busPolyline = [[QPolyline alloc] initWithCoordinates:coords count:line.polyline.count];
    busPolyline.userData = @"TRANSIT";
    [self.mapView addOverlay:busPolyline];
}

3）、最后，实现代理方法去绘制线路：

- (QOverlayView *)mapView:(QMapView *)mapView viewForOverlay:(id<QOverlay>)overlay {
    if ([overlay isKindOfClass:[QPolyline class]]) {
        QPolyline *polyline = (QPolyline *)overlay;
        NSString *userData = (NSString *)polyline.userData;

        if ([userData isEqualToString:@"WALKING"]) {
            // 步行虚线
            QPolylineView *polylineView = [[QPolylineView alloc] initWithPolyline:polyline];
            polylineView.lineWidth = 8;
            polylineView.lineDashPattern = @[@15, @10];
            polylineView.strokeColor = [UIColor colorWithRed:0 green:0 blue:1 alpha:0.5];

            return polylineView;
        } else {
            // 驾车蚯蚓线
            QTexturePolylineView *polylineView = [[QTexturePolylineView alloc] initWithPolyline:polyline];
            polylineView.drawType = QTextureLineDrawType_ColorLine;
            // 路线箭头
            polylineView.drawSymbol = YES;
            polylineView.lineWidth = 8;
            polylineView.strokeColor = [UIColor colorWithRed:0 green:0 blue:1 alpha:0.8];

            return polylineView;
        }
    }

    return nil;
}

4、补充：当添加完毕之后，让地图的视野自动适配路线

1）、路线方案中的NSString *bounds属性标记了西南、东北两个方向的坐标，但是这个两个坐标组合成了一个字符串，还需要我们自己去解析：

- (QCoordinateBounds)boundsFromString:(NSString *)boundsString {
    NSArray *array = [boundsString componentsSeparatedByString:@","];
    NSString *southWestLatString = array[0];
    NSString *southWestLongString = array[1];
    NSString *northEastLatString = array[2];
    NSString *northEastLongString = array[3];
    CLLocationCoordinate2D northEast = CLLocationCoordinate2DMake(northEastLatString.floatValue, northEastLongString.floatValue);
    CLLocationCoordinate2D southWest = CLLocationCoordinate2DMake(southWestLatString.floatValue, southWestLongString.floatValue);

    QCoordinateBounds bounds;
    bounds.northEast = northEast;
    bounds.southWest = southWest;

    return bounds;
}

2）、最后调用地图接口，调整地图显示范围：

[self.mapView setVisibleMapRect:QMapRectForCoordinateBounds(bounds) edgePadding:UIEdgeInsetsMake(10, 10, 10, 10) animated:YES];

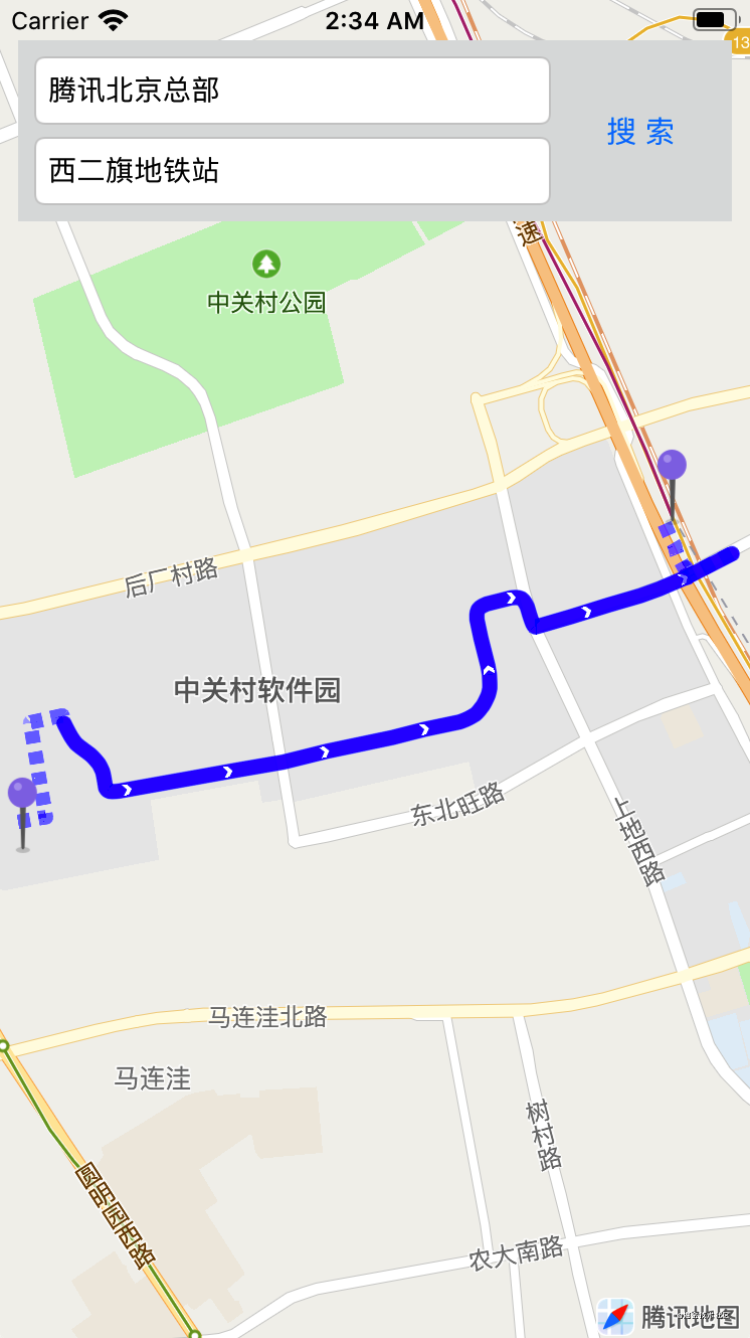

5、最终显示效果：
